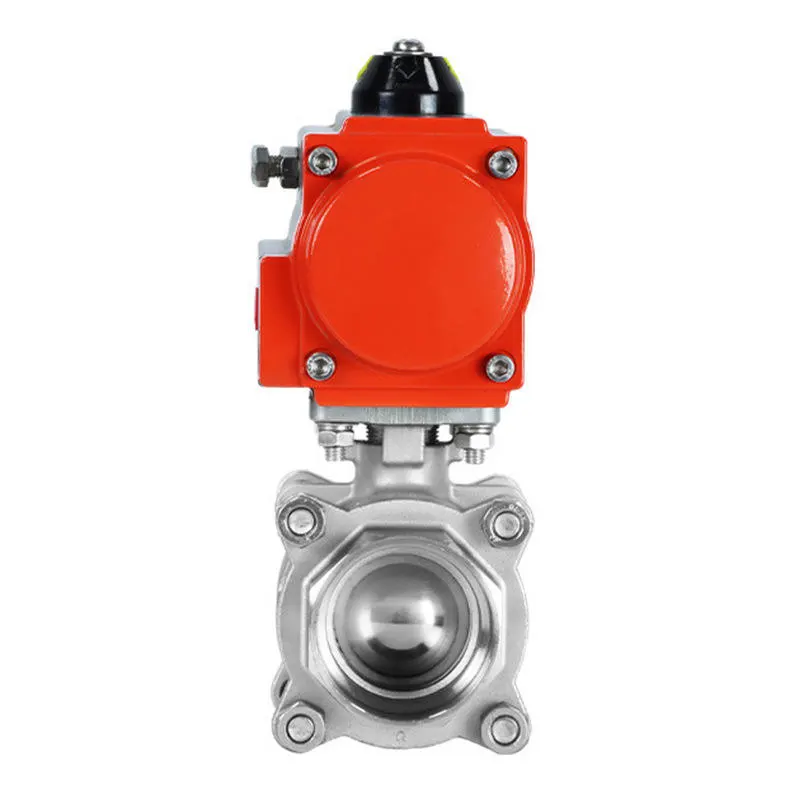

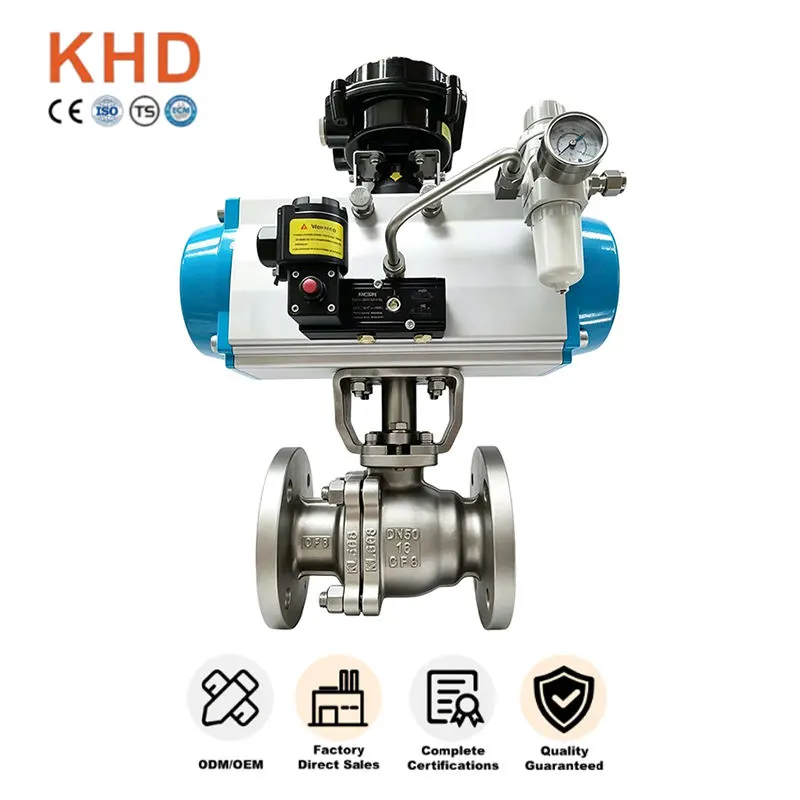

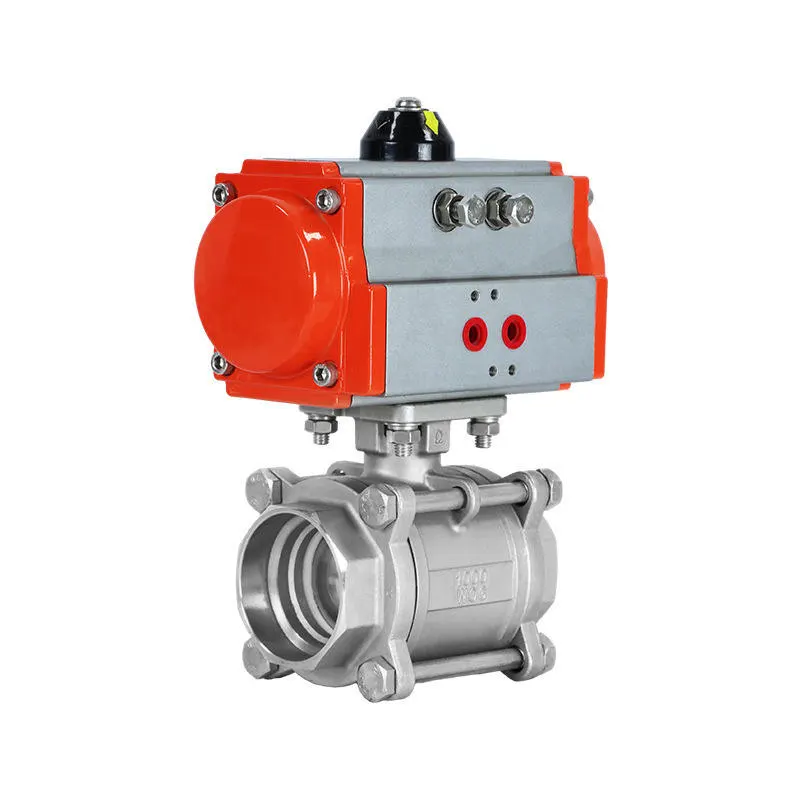

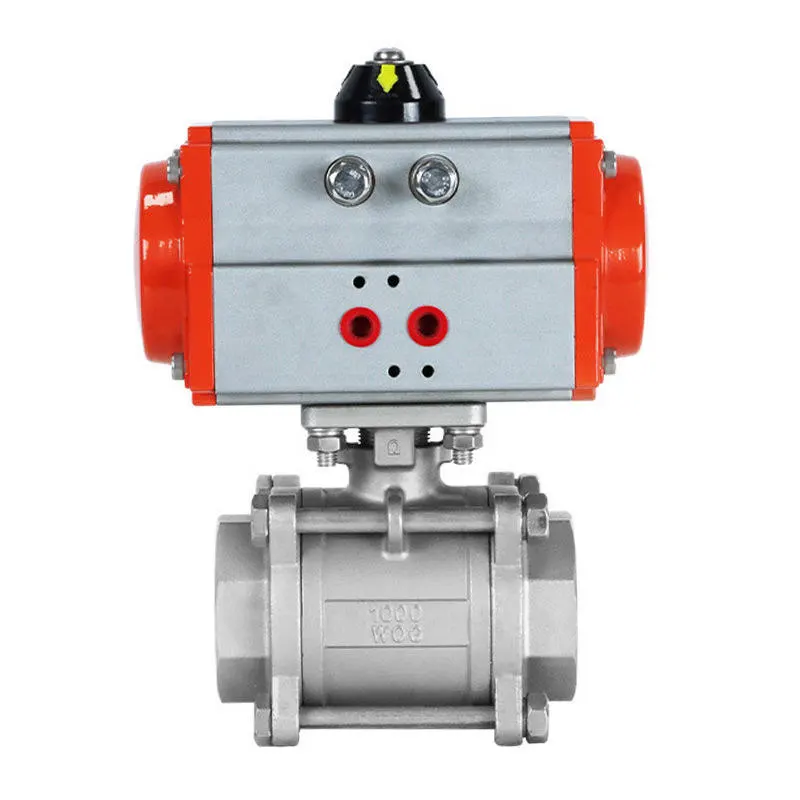

Пневматический фланцевый шаровой кран из нержавеющей стали

Пневматический фланцевый шаровой кран из нержавеющей стали — это автоматизированный промышленный клапан, предназначенный для регулирования и перекрытия потока в трубопроводе. Изготовленный Huadu Valve Group, он использует материал из нержавеющей стали SS304/SS316 и хорошо подходит для автоматических промышленных условий работы.

Он широко используется во вспомогательных химических трубопроводах, водоочистных сооружениях, линиях переработки нефти и газа и автоматизированных производственных системах, где решающее значение имеют автоматическое управление, коррозионная стойкость и эксплуатационная безопасность.

Пневматический фланцевый шаровой клапан из нержавеющей стали обеспечивает стабильную работу и длительный срок службы в сложных промышленных условиях.

Ключевые атрибуты

Сырье и структурные преимущества

Корпус клапана из высококачественной нержавеющей стали

Пневматический фланцевый шаровой клапан из нержавеющей стали изготовлен из настоящей нержавеющей стали SS304 и SS316, что обеспечивает:

-Превосходная стойкость к ржавчине, окислению и коррозии для влажных, соленых и слабокоррозионных сред.

-Избегайте накопления ржавчины, образования накипи и загрязнения среды при длительной эксплуатации.

-Стандартная технология литья и ковки исключает внутренние песчаные отверстия и дефекты воздушного зазора.

-Прочная конструкция, устойчивая к давлению, защита от деформации при непрерывной работе и частой езде на велосипеде.

-Снижение риска непредвиденных сбоев и снижение стоимости замены для конечного пользователя.

Строгий контроль материалов

Каждая партия сырья проходит проверку на предмет:

-Точный химический состав для марок SS304/SS316.

- Никаких переработанных или некачественных материалов.

-Стабильные механические характеристики для суровых полевых условий

Преимущества привода пневматического привода

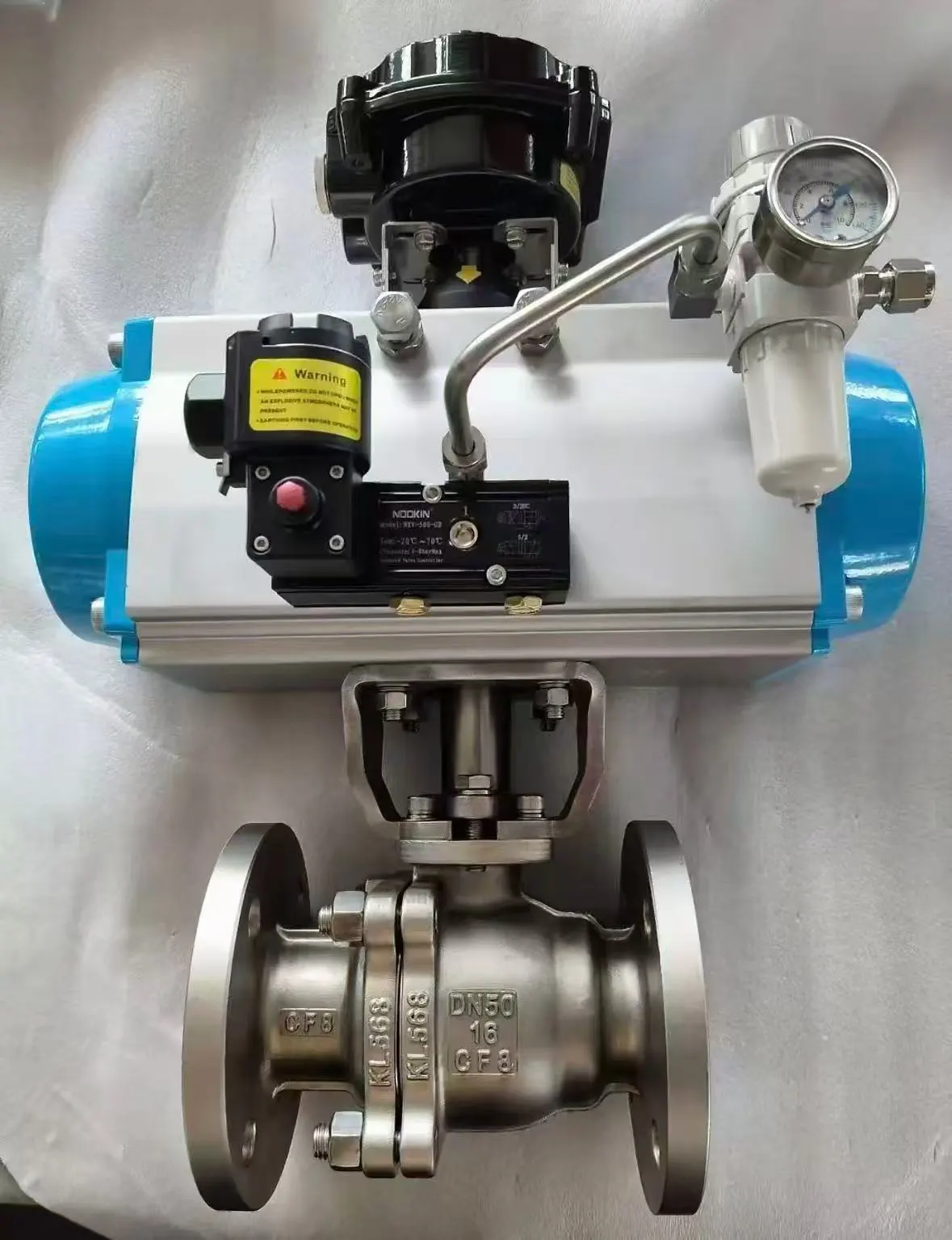

Пневматический фланцевый шаровой клапан из нержавеющей стали оснащен пневматическим приводом премиум-класса, обладающим следующими основными преимуществами:

-Пневматический привод на 90 градусов, ручное управление не требуется.

-Поддержка электромагнитного клапана, концевого выключателя и подключения ПЛК для дистанционного автоматического управления.

- Подходит для работы на большой высоте, в закрытых мастерских и на химических объектах высокого риска, чтобы избежать угроз безопасности при работе с руками.

- Чувствительные и стабильные характеристики переключения, адаптированные к частым циклам включения-выключения автоматизированных производственных линий.

Преимущества стандартного фланцевого соединения

Стандартное промышленное фланцевое соединение обеспечивает:

-Надежное крепление, отличная герметичность и высокая несущая способность для трубопроводов, работающих в тяжелых условиях.

-Легкое выравнивание и сборка со стандартными фланцами труб во время установки на месте.

-Удобная разборка, осмотр и обслуживание при последующем капитальном ремонте трубопровода.

- Полнопроходная внутренняя конструкция минимизирует сопротивление потоку, снижает потери давления и гарантирует плавную передачу среды.

- Полная совместимость с основными международными стандартами промышленных трубопроводов.

Оптимизированная профессиональная структура уплотнения

Оптимизированные детали уплотнения этого пневматического фланцевого шарового крана обеспечивают:

-Седло из высококачественного ПТФЭ с самосмазывающимися свойствами и низким коэффициентом трения, плавное переключение без царапин на сердечнике шара.

-Улучшенный эффект уплотнения при номинальном давлении, компенсирующий незначительный износ в результате длительной эксплуатации.

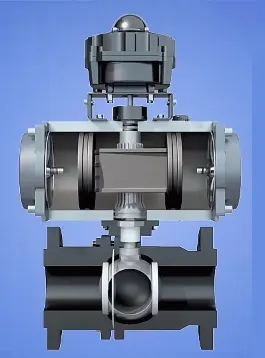

-Противовыбросовая конструкция штока вместе с многослойной набивкой предотвращает выброс штока и небольшую внешнюю утечку

-Полированный плавающий шариковый сердечник обеспечивает точную посадку с седлами для надежного двунаправленного плотного перекрытия жидкости и газа.

Дополнительные режимы безопасности привода

Несколько вариантов привода удовлетворяют различным требованиям безопасности на объекте:

- Пневматический привод двойного действия: быстрое и сбалансированное открытие и закрытие для общего автоматического управления.

- Пневматический привод с пружинным возвратом: автоматический возврат в полностью открытое/полностью закрытое положение при сбое подачи воздуха, предотвращая перелив среды и повреждение оборудования для химических и нефтегазовых линий.

- Корпус привода из твердого анодированного алюминия, легкий, износостойкий, предназначен для работы в пыльных и влажных условиях мастерской.

- Стандартная монтажная площадка ISO 5211 для удобной установки с электромагнитными клапанами, концевыми выключателями и позиционерами.

Технические характеристики

Стандартные параметры

Размер: DN15-DN200 (обычный склад)

Номинальное давление: PN16/PN25/PN40/PN64/PN100

Материал: нержавеющая сталь SS304, SS316.

Тип: Пневматический фланцевый шаровой клапан из нержавеющей стали

Диапазон температур: -20°C ~ 180°C (в зависимости от материала сиденья)

Производственный процесс

Пневматический фланцевый шаровой клапан из нержавеющей стали производится посредством:

- Стандартное литье и поковка из нержавеющей стали

- Термическая обработка для стабильных свойств материала.

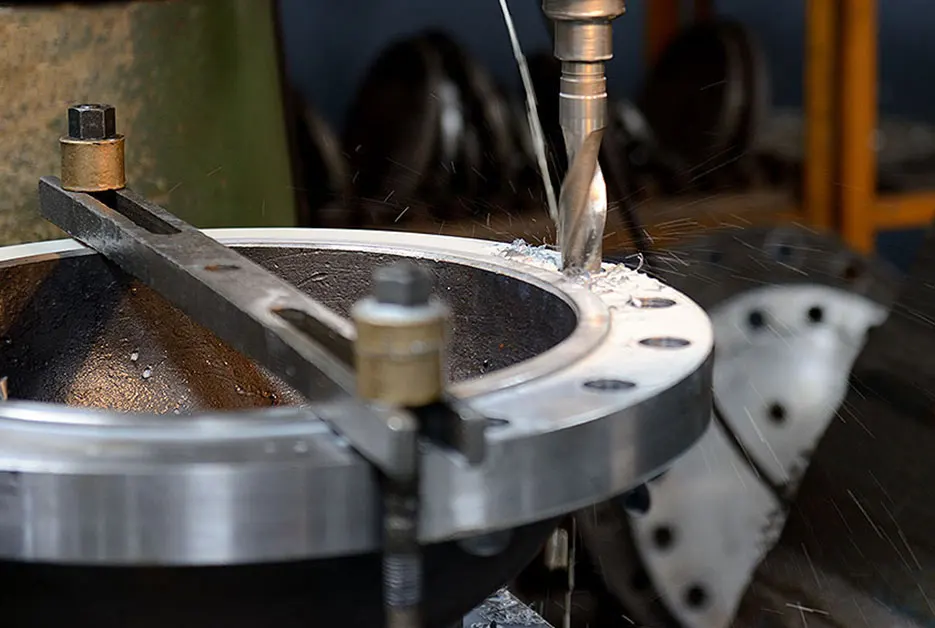

- Прецизионная обработка с ЧПУ уплотнительных поверхностей и концов фланцев

- Полная сборка с противовыбросовым штоком и подходящим пневматическим приводом.

Характеристики производительности

- Отличные антикоррозийные и антикоррозийные характеристики.

- Полнопроходная конструкция для низкого сопротивления потоку.

- Двустороннее герметичное закрытие для жидких и газообразных сред

- Несколько вариантов безопасности привода для отказоустойчивой защиты.

- Устойчивость к ударам давления и гидроударам, вызванным внезапным изменением потока.

- Предназначен для автоматического перекрытия трубопровода и контроля расхода.

Области применения

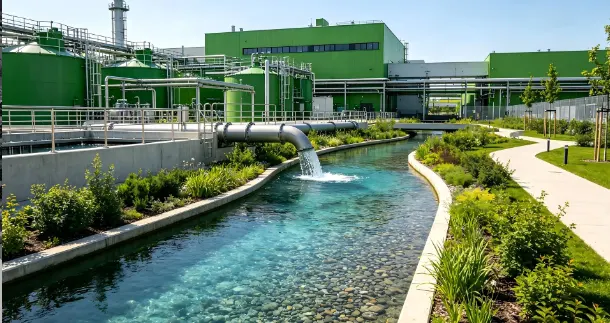

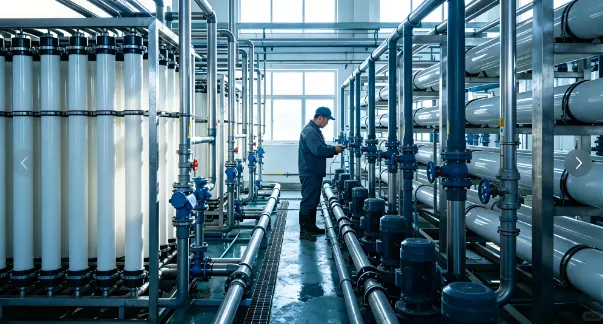

Водоочистная промышленность

Пневматический фланцевый шаровой клапан из нержавеющей стали широко используется в:

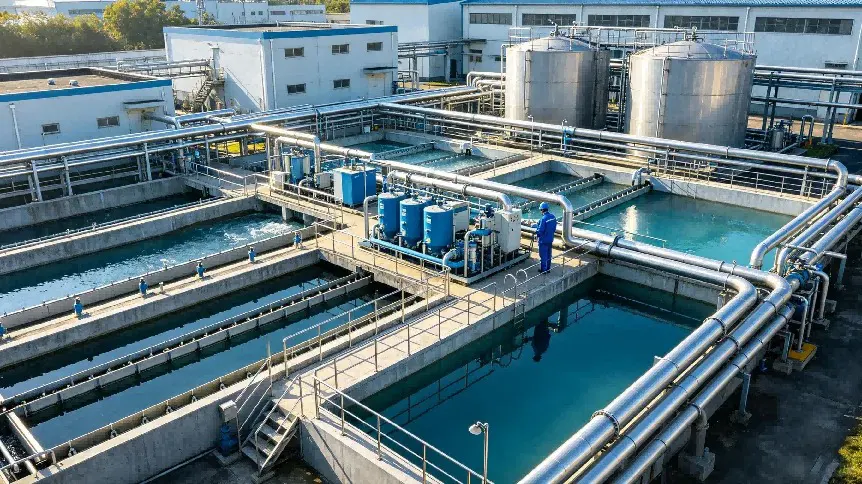

- Автоматизированные городские водоочистные сооружения

- Трубопроводы автоматического регулирования оборотной воды

- Вспомогательные системы очистки сточных вод

- Группы автоматических клапанов подачи воды

Химическая и нефтегазовая промышленность

- Химические автоматические технологические трубопроводы

- Контуры управления слабокоррозионной жидкостью

- Автоматические трубопроводы переработки нефти и газа.

- Зоны повышенного риска, неудобные для ручного управления

Общее промышленное использование

- Автоматизированный контроль трубопроводов производственной линии.

- Закрытый цех и системы трубопроводов на большой высоте.

- Строительство нового автоматизированного трубопровода и реконструкция старого оборудования площадки.

Поддержка качества и закупок проектов

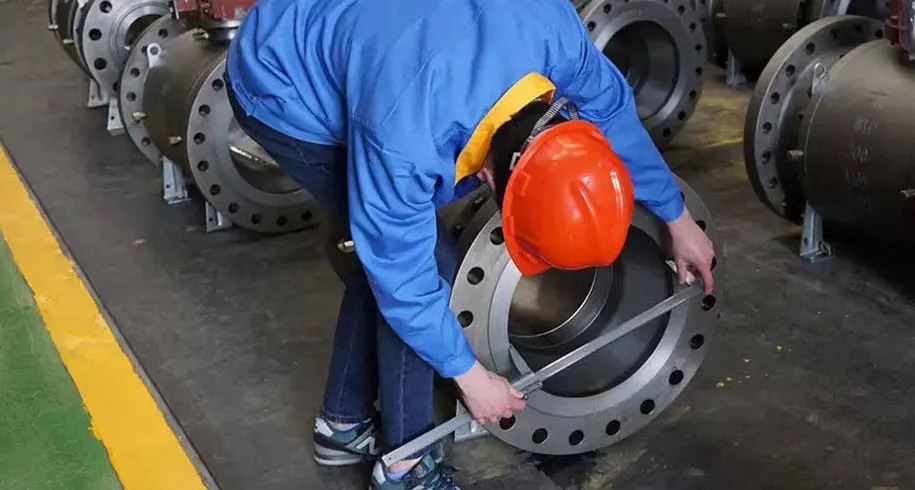

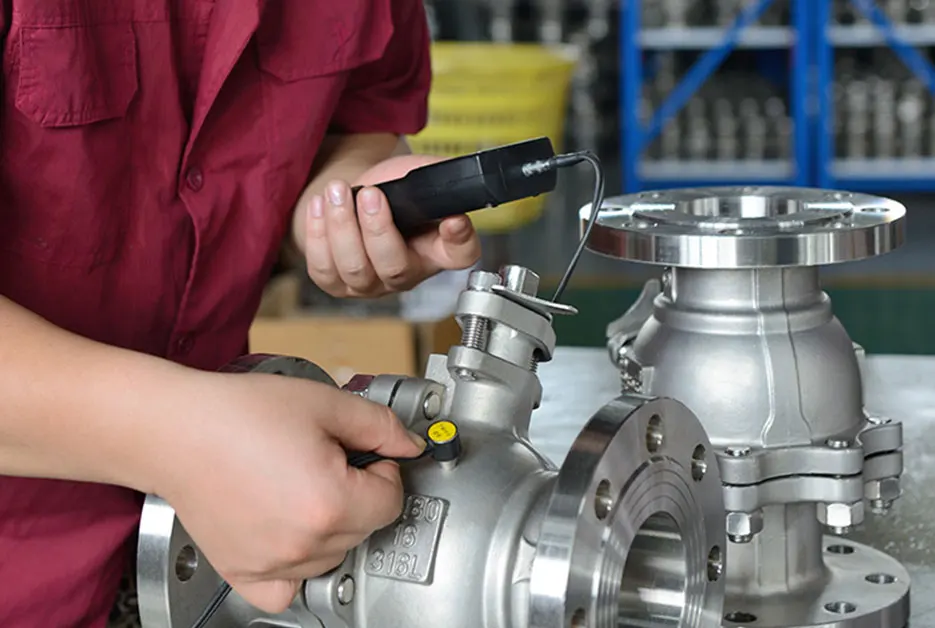

Являясь профессиональным производителем промышленных клапанов, имеющим сертификаты CE, ISO и API, каждый пневматический фланцевый шаровой клапан из нержавеющей стали проходит строгие заводские испытания, включая испытание на устойчивость к давлению, испытание на герметичность и проверку внешнего вида. Наша полная система контроля качества охватывает проверку сырья, прецизионную обработку, профессиональную сборку и тестирование готовой продукции. Отчеты об испытаниях материалов и документы о проверке могут быть предоставлены для рассмотрения зарубежных проектов, проведения торгов и приемки на объекте.

Мы поддерживаем практические услуги по индивидуальной настройке OEM и ODM в соответствии с рабочей температурой на объекте, характеристиками среды и стандартами трубопроводов. Настраиваемые элементы включают материал клапана, класс давления, материал уплотнения и конфигурацию привода. Гибкий минимальный заказ поддерживает заказы на образцы небольших партий и крупномасштабные оптовые закупки. Наши пневматические фланцевые шаровые краны из нержавеющей стали экспортируются на мировые рынки, завоевывая постоянное признание и долгосрочное сотрудничество со стороны клиентов по всему миру.
