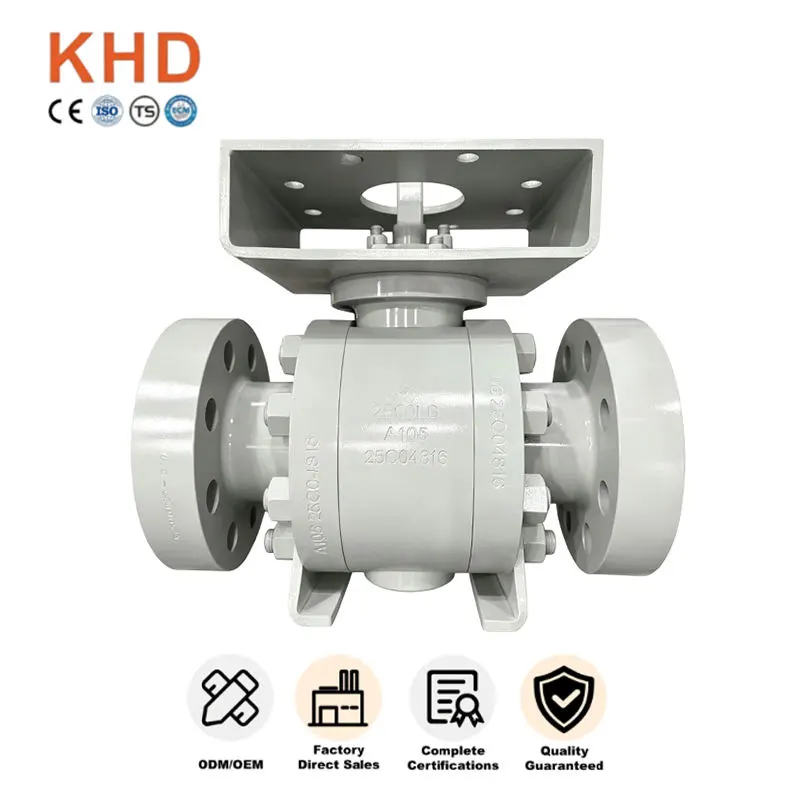

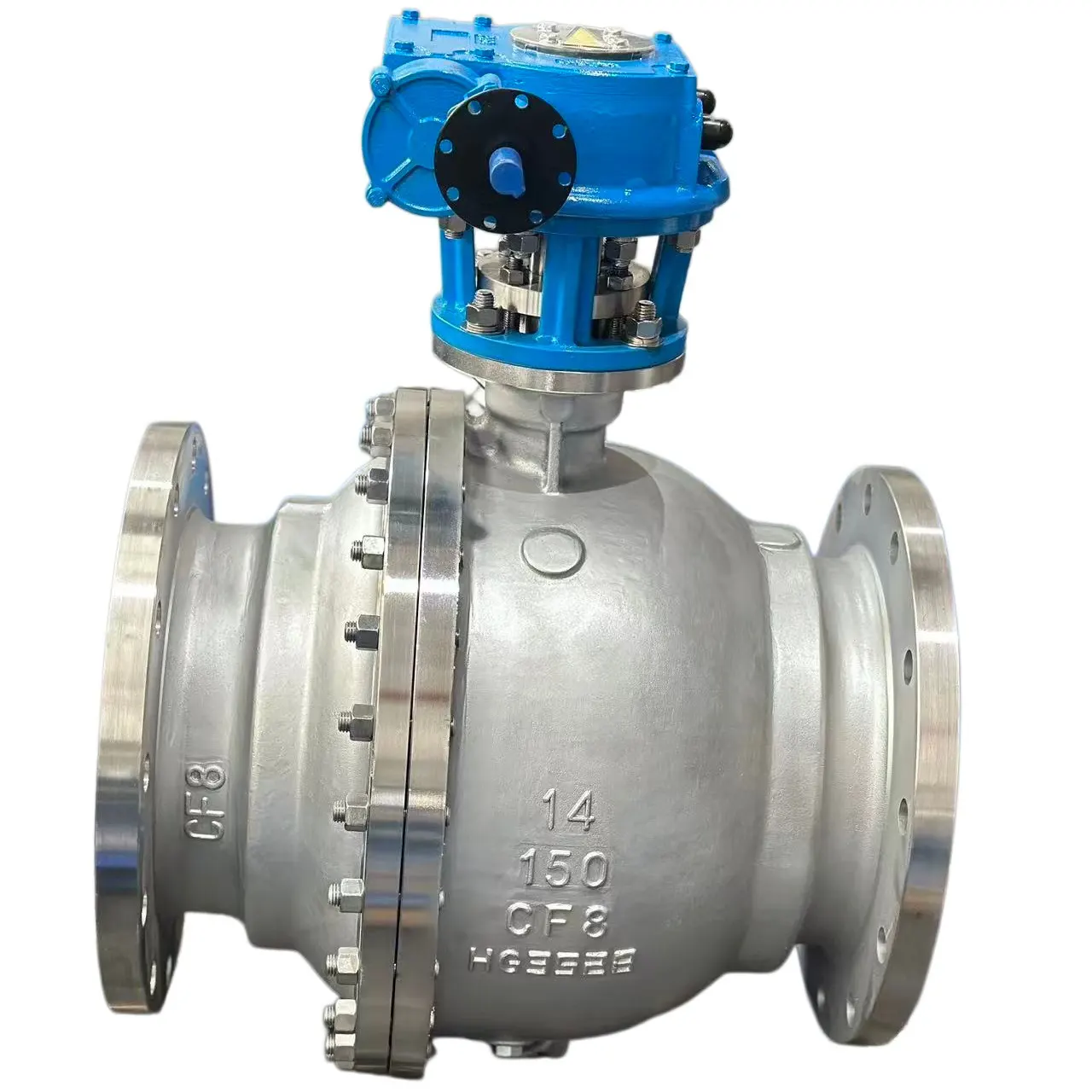

Фиксированный шаровой клапан из нержавеющей стали. Кованый фланцевый шаровой клапан.

Особенности продукта

- Фиксированная шаровая конструкция, установленная на цапфе, подходит для работы в условиях большого диаметра и высокого давления.

- Кованый корпус клапана из плотного материала, высокой механической прочности и хороших антикоррозионных характеристик.

- Полнопортовая конструкция, небольшое сопротивление потоку, большая пропускная способность, удобна для очистки трубопровода скребками.

- Подпружиненное плавающее седло обеспечивает герметичное перекрытие в обоих направлениях, низкий уровень утечек.

- Противовыбросовая конструкция штока, встроенная в антистатическую и пожаробезопасную конструкцию, соответствующую API 607.

- Саморазгружающееся сиденье для ненормального избыточного давления в полости для повышения безопасности работы.

- Низкий рабочий крутящий момент, поддерживает частые циклы открытия-закрытия для долгосрочной стабильной работы.

Ключевые атрибуты

Структура продукта

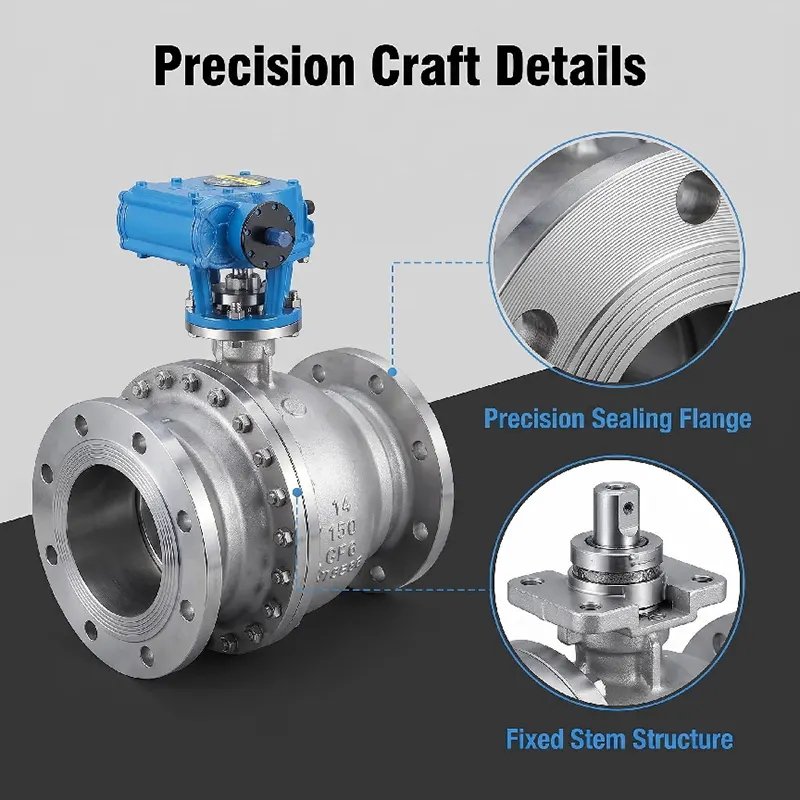

Это фиксированный шаровой кран из нержавеющей стали с кованым фланцевым шаровым краном. Шар поддерживается верхней и нижней цапфами, а не плавает за счет силы седла. Основные компоненты включают в себя кованый корпус клапана, крышку, фиксированный шар, верхнюю и нижнюю цапфовые валы, плавающие седла с предварительным натягом и противовыбросовым штоком, концы фланцевого соединения и верхнюю монтажную площадку ISO 5211 для приводов. По запросу может быть предоставлена ​​функция двойной блокировки и стравливания. Варианты фланцев: RF, RTJ.

- Корпус клапана/крышка: кованая нержавеющая сталь A182 F304 / A182 F316L.

- Шар: кованая нержавеющая сталь, с твердым хромированием или с наплавкой из стеллита.

- Стержень: нержавеющая сталь A182 F316.

- Уплотнение седла: ПТФЭ/RPTFE для мягкого уплотнения; Твердый сплав Stellite 6 для металлического жесткого уплотнения

- Прокладка и уплотнительное кольцо: FKM, PTFE, адаптированы для различных температурных сред.

- Болты: болты из нержавеющей стали B8 / B8M.

Диапазон давления и температуры

-Класс давления: PN16-PN100, Class150-Class2500

-Рабочая температура:

•Версия с мягким уплотнением: -29℃ ~ +200℃.

•Металлическая версия с жестким уплотнением: -29℃ ~ +425℃

-Стандарт испытаний: API 598, испытание корпуса давлением в 1,5 раза больше номинального; испытание седла давлением, в 1,1 раза превышающим номинальное

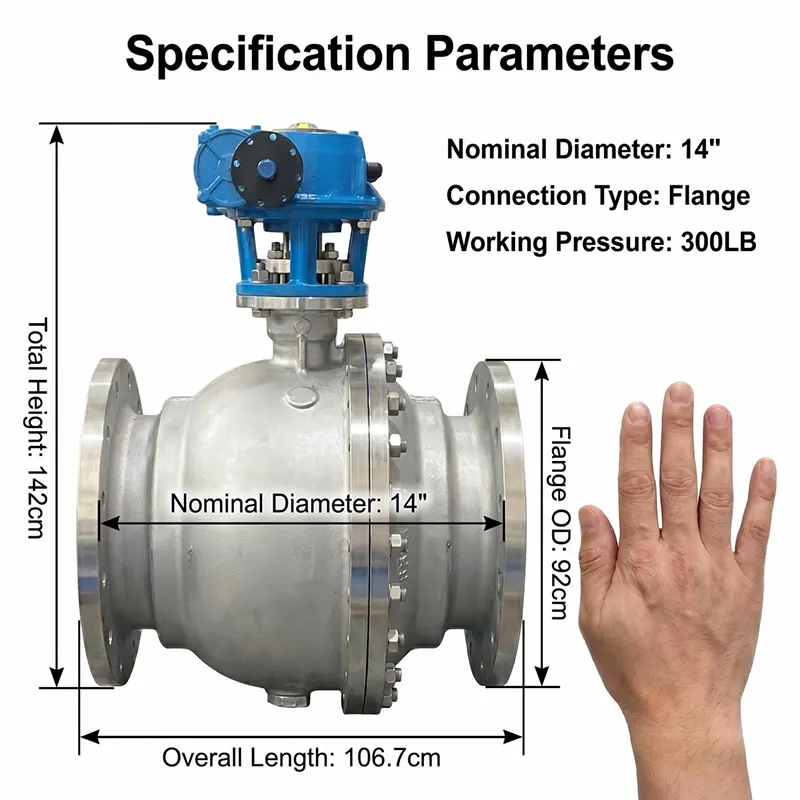

-Диапазон размеров: DN50-DN600 (NPS2"-NPS24")

Типы операций

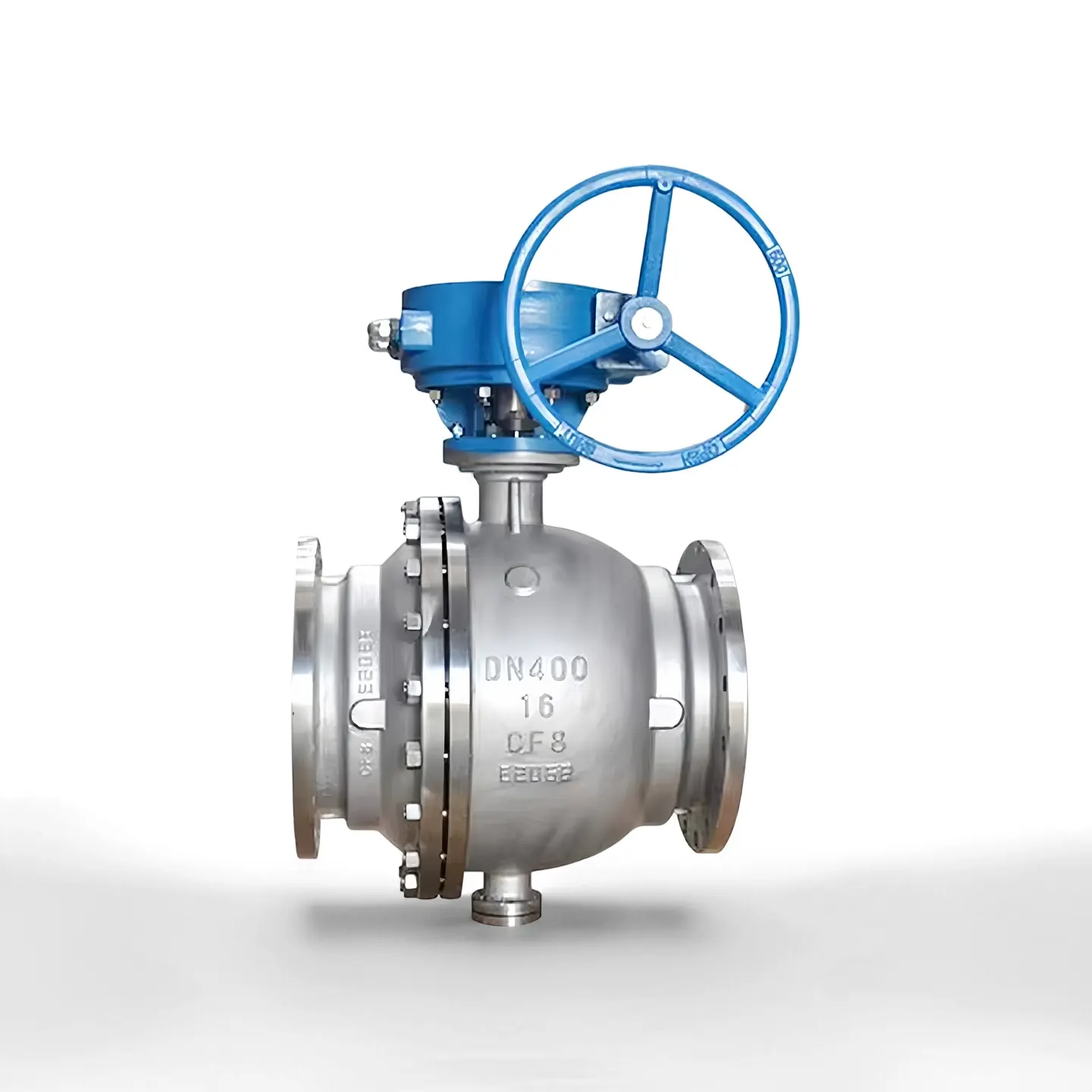

-Руководство: червячный привод для требований к большому крутящему моменту

-Пневматика: пневматический привод одностороннего/двойного действия, с концевым выключателем и электромагнитным клапаном.

-Электрический: двухпозиционный или модулирующий электрический привод для дистанционного автоматического управления.

-Гидравлический/электрогидравлический привод доступен по специальному запросу.

Все приводы подходят для монтажной платформы ISO 5211.

Приложения

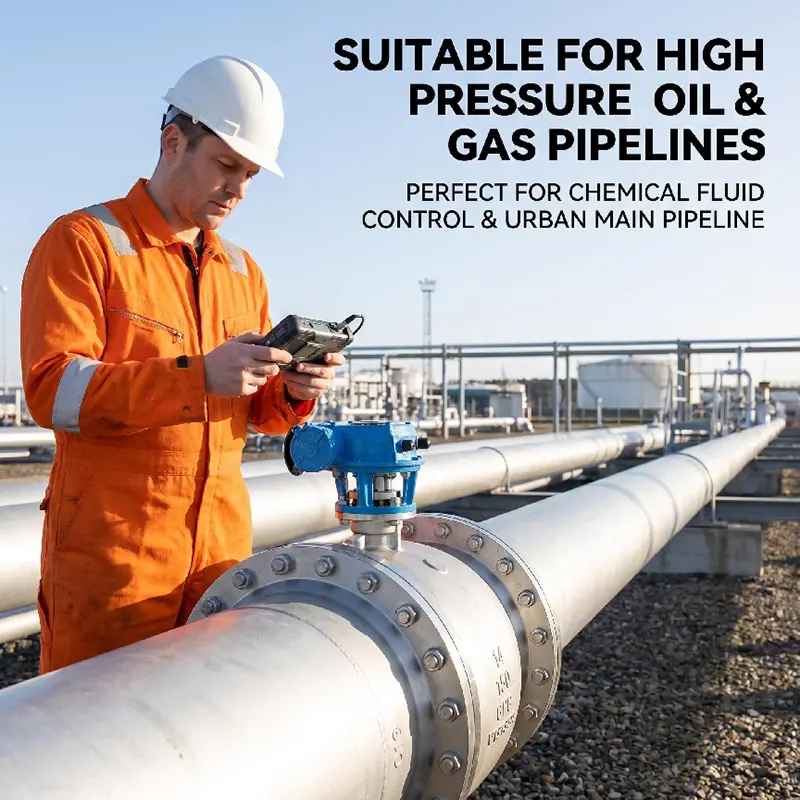

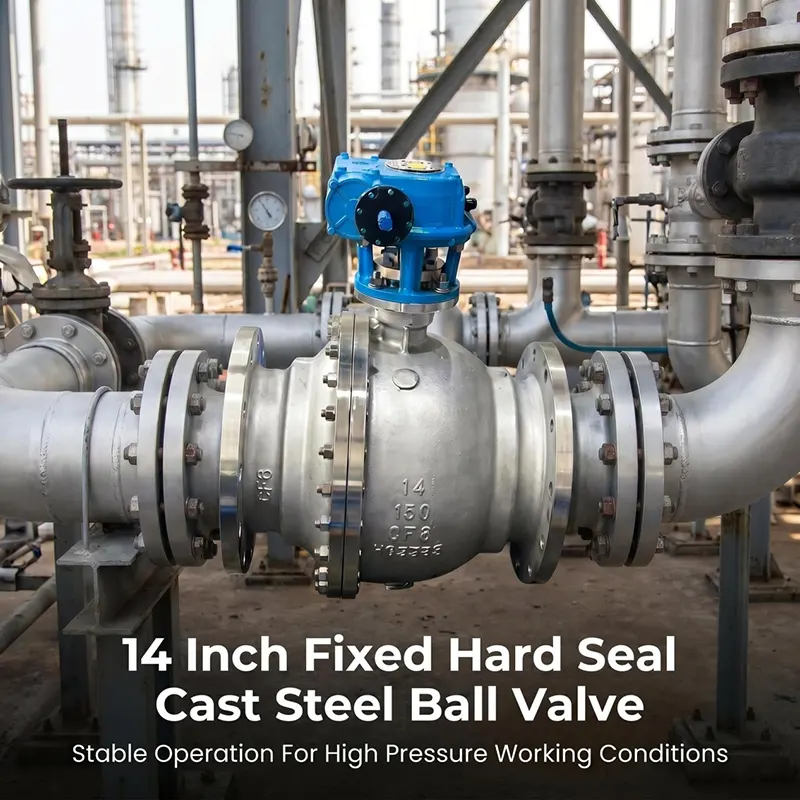

Широко применяется для двухпозиционных и изоляционных работ для жидких, газовых и агрессивных сред. В основном используется в магистральных трубопроводах нефти и газа, нефтехимических заводах, химической переработке, производстве электроэнергии, очистке воды, СПГ и других тяжелых промышленных проектах.

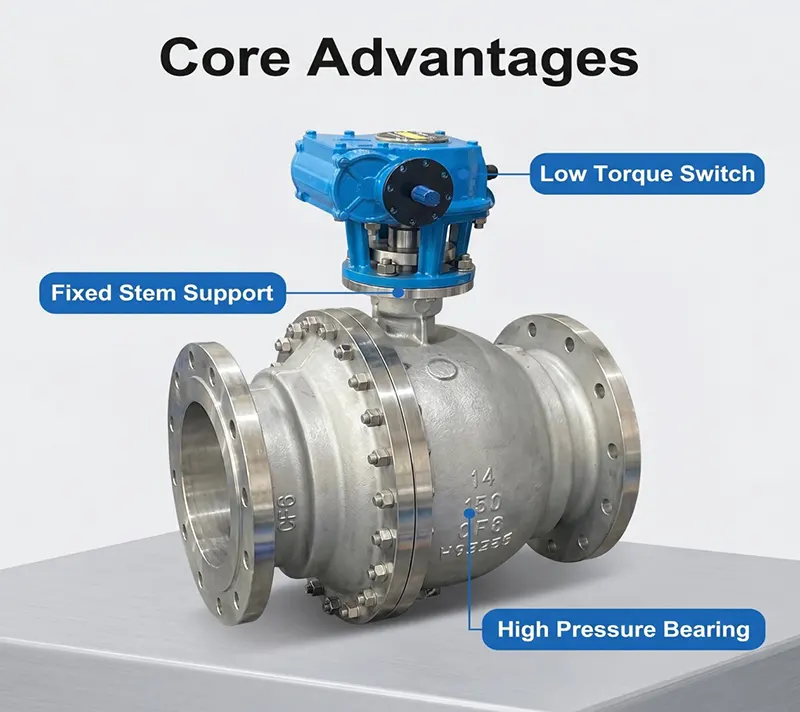

Почему стоит выбрать наш фиксированный шаровой кран из нержавеющей стали, кованый фланцевый шаровой кран?

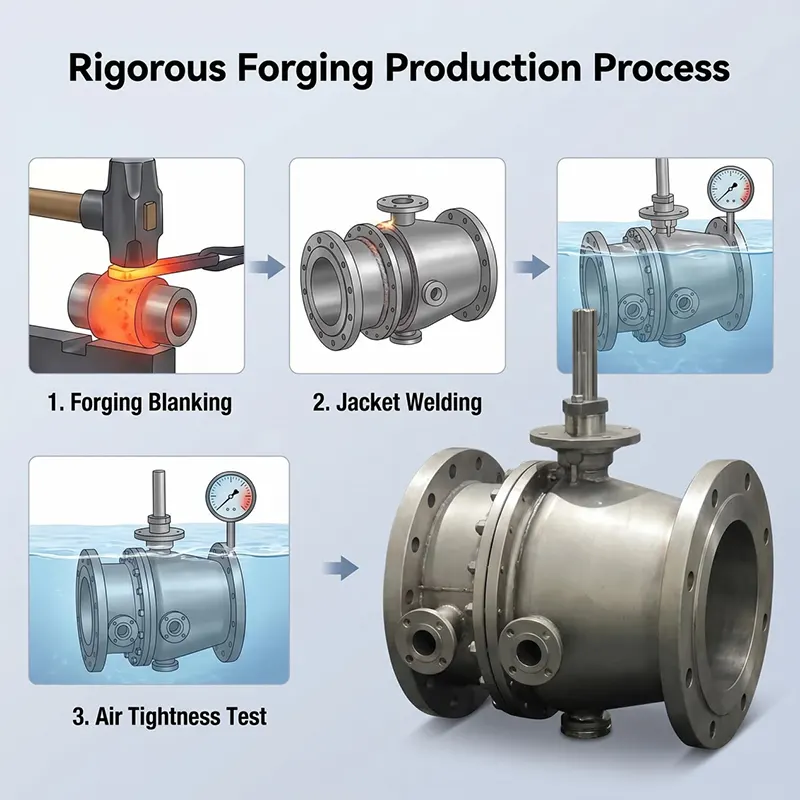

1. Принять полный процесс ковки, внутренний материал компактен, без дефектов пористости отливки, подходит для трубопроводов высокого давления для тяжелых условий эксплуатации.

2. Конструкция с фиксированным шаром цапфы значительно снижает рабочий крутящий момент при работе в условиях высокого давления больших размеров.

3. Строгий входной контроль материала, каждый клапан перед поставкой проходит полное гидростатическое испытание и испытание на герметичность газового седла.

4. Поддержка двух версий с мягким уплотнением и металлическим жестким уплотнением, соответствующих различным требованиям к температуре и среде.

5. Мы предлагаем полную техническую поддержку, обзор чертежей и послепродажное руководство для вашего проекта.

Руководство по покупке

Пожалуйста, предоставьте ниже информацию при отправке запроса:

1. Номинальный размер и класс давления.

2. Рабочая среда, фактическая рабочая температура.

3. Тип уплотнения: мягкое или металлическое жесткое уплотнение.

4. Тип работы (червячная передача/пневматическая/электрическая и т. д.)

5. Стандарт фланца и тип поверхности фланца (RF/RTJ)

6. Особые требования: пожаробезопасность, функция DBB, антикоррозийная обработка и т. д.

Наш инженер предложит подходящее предложение в соответствии с вашими условиями работы.

Упаковка и доставка

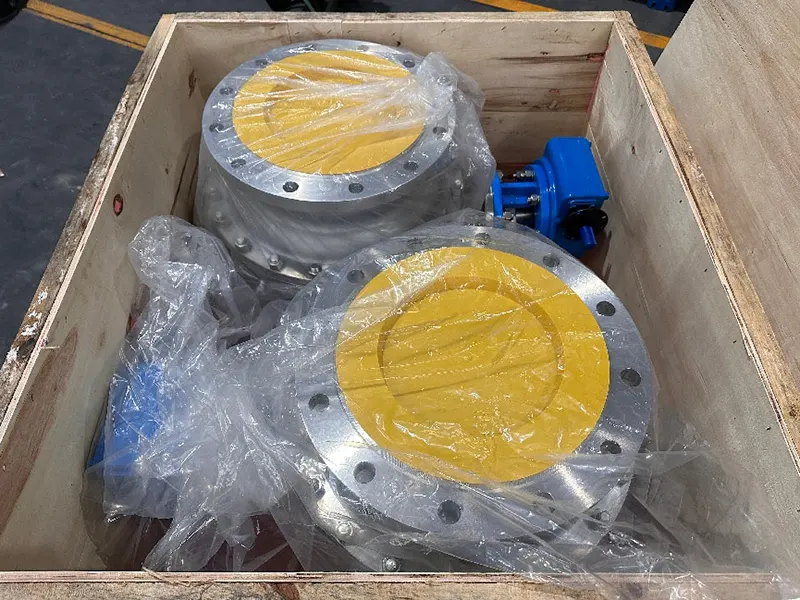

Перед упаковкой каждый клапан будет очищен и защищен. Порты клапанов закрыты пластиковыми колпачками для поддержания чистоты внутренней полости. Клапаны упаковываются в ящики из прочной фанеры, подходящие для морских перевозок. Мы поддерживаем EXW, FOB, CIF, DAP и другие торговые условия. Товары могут быть доставлены в указанный морской порт или на склад.

ОЭМ и ОДМ

Мы принимаем заказы OEM и ODM. Мы можем настроить материал корпуса, материал уплотнения, стандарт фланца, специальный удлинитель штока, специальную окраску и маркировку логотипом в соответствии с чертежом клиента или техническими требованиями. Гибкий минимальный заказ для проектных заказов.

Инспекция и тестирование

Каждый клапан перед отправкой проходит полную проверку в соответствии со стандартом API 598.

- Входной контроль сырья: проверка химического состава и механических свойств материала, предоставление записи о прослеживаемости материала.

- Гидростатическое испытание корпуса: давление в 1,5 раза больше номинального для корпуса клапана и крышки.

- Испытание на герметичность седла: давление, превышающее номинальное в 1,1 раза, вода или азотная среда.

- Визуальный осмотр, проверка размеров, проверка лакокрасочного покрытия и отделки поверхности.

- По запросу клиента допускается свидетельская проверка, проведенная сторонней организацией, такой как SGS, BV.

- Возможна поставка полного комплекта документов, включая сертификат испытаний материала МТС, протокол гидроиспытаний, сертификат соответствия.

Руководство по установке и обслуживанию

- Перед установкой тщательно очистите трубопровод от сварочного шлака, песка и мусора, избегайте повреждения уплотняющей поверхности.

- Установите клапан в правильном направлении потока, затяните фланцевые болты крест-накрест и равномерно.

- Не оставляйте клапан в полуоткрытом положении при длительном хранении или в рабочем состоянии.

- При регулярной работе периодически запускайте цикл открытия и закрытия полного хода, чтобы предотвратить прилипание уплотнения.

- Проверьте фланцевое соединение и уплотнение штока на наличие внешних утечек во время планового осмотра на месте.

- Заменить изношенные детали уплотнения при плановом останове; используйте материал уплотнения, соответствующий вашей рабочей среде.

- Если установлен привод, регулярно проверяйте крутящий момент привода и состояние концевого выключателя.

Послепродажное обслуживание

-Гарантийный срок: 12 месяцев гарантии, считая с даты отгрузки, от производственных дефектов.

-Мы предоставляем техническую поддержку, включая проверку чертежей, подтверждение параметров и руководство по эксплуатации.

-Наша команда инженеров отвечает на технические запросы в течение 24 рабочих часов.

-Запасные части (седла, прокладки, набивки штока) доступны для повторного заказа.

-Техническая консультация на месте может быть организована для крупномасштабных заказов на проекты.

Примечание. Гарантия НЕ распространяется на повреждения, вызванные неправильной установкой, неправильной эксплуатацией или ненадлежащим состоянием среды.

Сопутствующие рекомендуемые продукты

-Плавающий шаровой кран (шаровой клапан из 2/3 частей из нержавеющей стали)

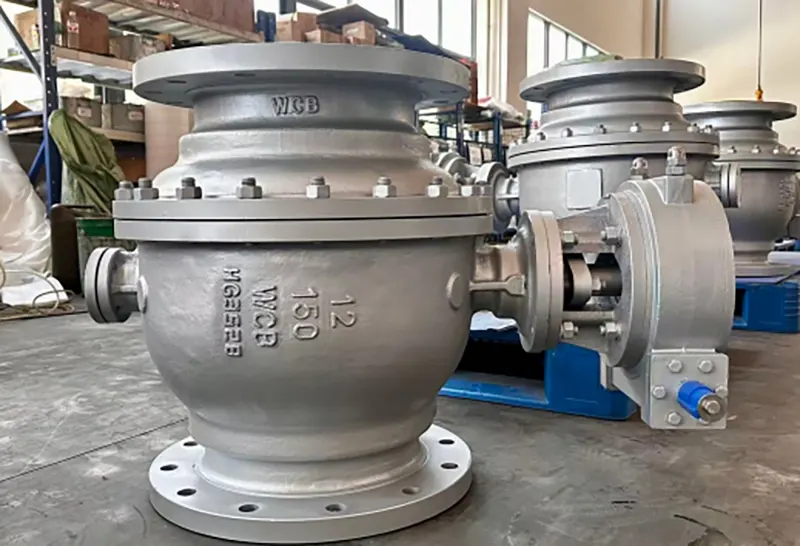

-WCB шаровой кран с фиксированной цапфой из углеродистой стали

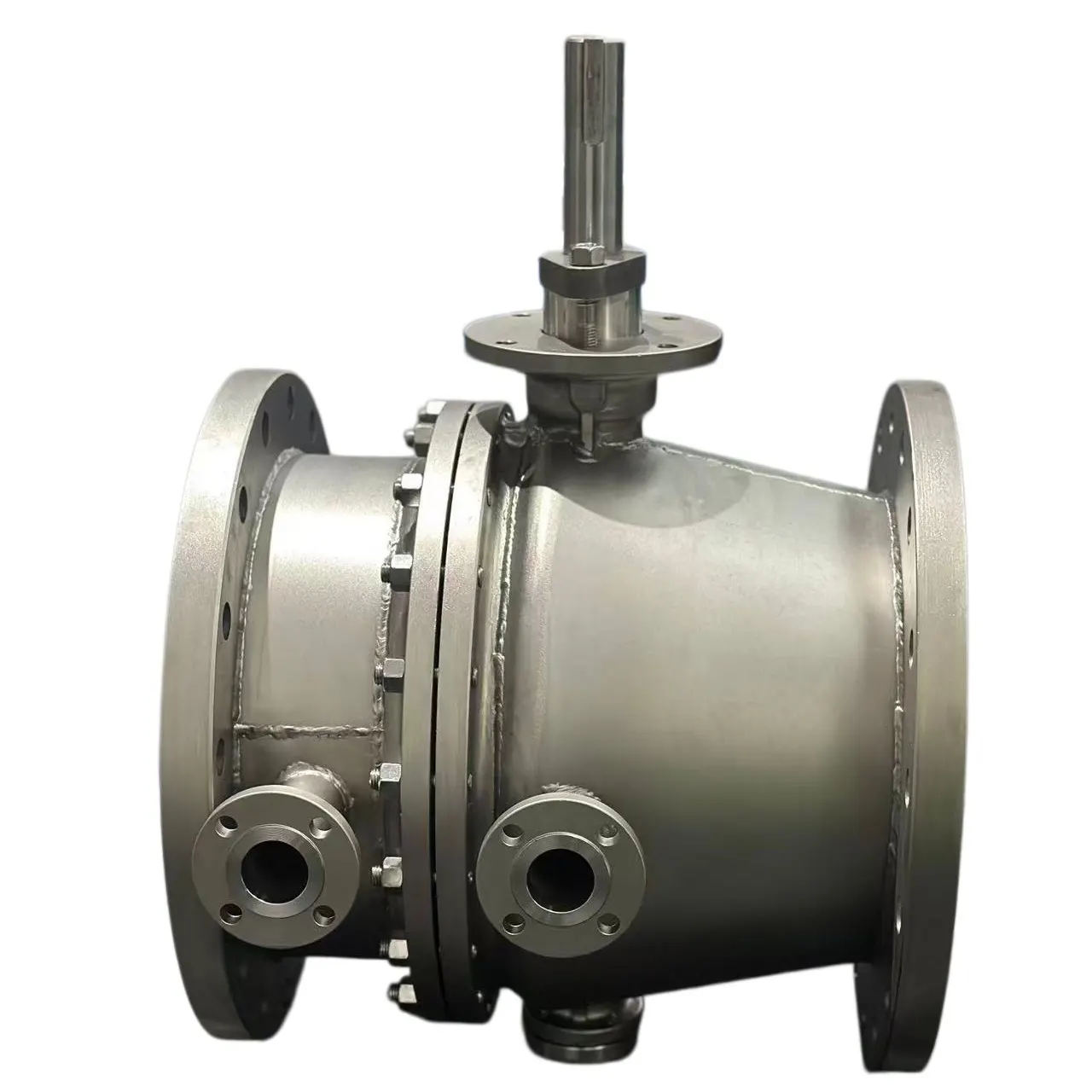

- Фиксированный шаровой клапан с изоляцией в рубашке для сред высокой вязкости.

-Шаровой кран с полным комплектом пневматического/электрического привода

-Металлический фиксированный шаровой кран с жестким уплотнением для работы при высоких температурах.

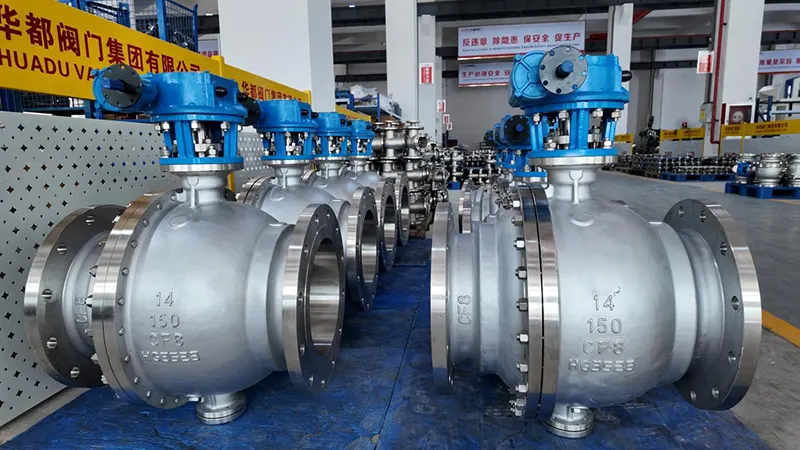

Наша фабрика

Huadu Valve Group расположена в Вэньчжоу, Китай, и специализируется на проектировании, ковке, механической обработке и сборке промышленных клапанов. Мы владеем комплексными производственными линиями, включая кузнечный цех, цех механической обработки с ЧПУ, сборочный цех и независимую испытательную лабораторию. Все критические производственные процессы выполняются внутри компании, а не полностью передаются на аутсорсинг. Мы имеем богатый опыт выполнения заказов на зарубежные проекты в области нефти, газа, нефтехимии и водоснабжения. Наша продукция экспортируется в Юго-Восточную Азию, Ближний Восток, Европу и другие регионы.
