Что делает шаровые клапаны незаменимыми для частого переключения и регулировки расхода?

На химическом заводе контур регулирования температуры пара выполняет циклические циклы десятки раз каждый день. Оператор регулирует клапан, температура стабилизируется, и цикл повторяется. На первый взгляд это кажется обычным делом — до тех пор, пока через шесть месяцев эксплуатации не выйдет из строя клапан, что приведет к дорогостоящей остановке завода. Основная причина? Задвижку установили там, гдешаровой клапандолжно было быть. Задвижки, хотя и превосходны в плане изоляции, не предназначены для частого дросселирования. Повторяющаяся модуляция изнашивает уплотнительные поверхности неравномерно, что приводит к утечкам и возможному выходу из строя. Это ошибка, которой можно избежать, если понимать фундаментальные преимущества различных конструкций клапанов.

Проходные клапаны заслужили репутацию «рабочей лошадки» для регулирования расхода. Они специально разработаны для применений, требующих частой эксплуатации и точной регулировки расхода. Секрет заключается в их уникальной конструкции: диск, который движется перпендикулярно пути потока, седло, обеспечивающее герметичное уплотнение, и путь потока, который создает перепад давления, идеальный для дросселирования. В отличие от задвижек, которые спроектированы так, чтобы быть полностью открытыми или полностью закрытыми, шаровые клапаны предназначены для регулирования. Они обладают превосходными герметизирующими характеристиками, широким диапазоном возможностей регулирования потока и способностью противостоять износу при частой езде на велосипеде. В этой статье будут рассмотрены принципы проектирования, эксплуатационные характеристики и критерии выбора, которые делают шаровые краны незаменимыми в различных отраслях промышленности, от производства электроэнергии до нефтехимической переработки.

Оглавление

• 1. Что такое шаровой клапан и как он работает?
• 2. Почему конструкция шарового клапана благоприятствует частому использованию?
• 3. Как шаровой клапан обеспечивает точную регулировку расхода?
• 4. Какие технические характеристики определяют высококачественный проходной клапан?
• 5. Чем шаровой клапан отличается от других типов клапанов с точки зрения дросселирования?
• 6. Какие методы технического обслуживания продлевают срок службы шарового клапана?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

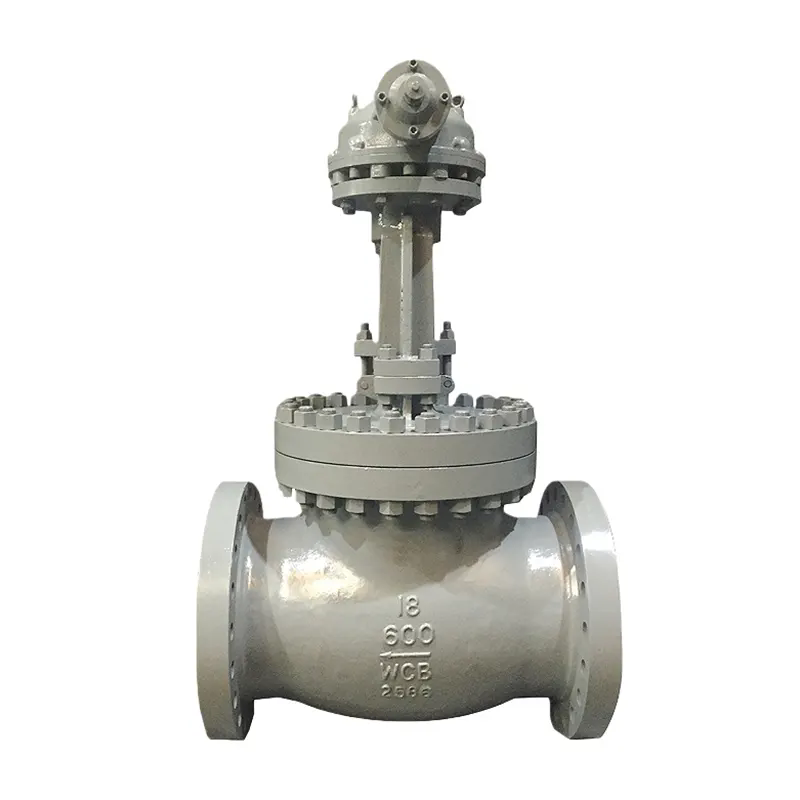

1. Что такое шаровой клапан и как он работает?

Шаровой клапан — это клапан линейного перемещения, используемый для запуска, остановки и регулирования потока в системе трубопроводов. Его название происходит от сферической формы корпуса, в котором расположены внутренние компоненты. Определяющей особенностью шарового клапана является его диск и седло в сборе, которые расположены перпендикулярно пути потока. Когда клапан открыт, диск перемещается вверх и от седла, создавая зазор, через который течет жидкость. В закрытом состоянии диск плотно прилегает к седлу, создавая герметичное уплотнение. Это перпендикулярное движение отличает шаровой клапан от задвижки, в которой задвижка движется параллельно потоку.

Чтобы понять работу шарового клапана, представьте себе кран у себя дома. Когда вы поворачиваете ручку, резиновая шайба движется вверх и вниз по металлическому седлу, контролируя поток воды. По сути, это тот же принцип. В шаровом клапане используется резьбовой шток (или невыдвижной шток) для преобразования вращательного движения от маховика в линейное движение. При повороте маховика шток вращается, заставляя диск перемещаться вверх или вниз. Положение диска определяет размер отверстия для потока, которое, в свою очередь, определяет скорость потока. Жидкость поступает в корпус клапана, проходит через отверстие седла и выходит с другой стороны. Изменение направления потока (жидкость при прохождении должна поворачиваться на 90 градусов) создает перепад давления, который делает шаровые клапаны превосходными для дросселирования.

Конструкция шарового клапана – это не единая, монолитная концепция. Существует несколько вариантов, включая Т-образные, Y-образные и угловые клапаны. Т-образная схема является наиболее распространенной: вход и выход расположены по прямой линии. Y-образная конструкция имеет шток, расположенный под углом 45 градусов к пути потока, что обеспечивает меньший перепад давления и лучшие характеристики потока. Угловой проходной клапан имеет входное и выходное отверстия под углом 90 градусов, что делает его пригодным для применений, где пространство ограничено или где поток должен изменить направление.Хуаду Valve Group Co., Ltd.производит полный спектр конфигураций шаровых клапанов, позволяя инженерам выбирать оптимальную конструкцию для их конкретного применения.

2. Почему конструкция шарового клапана благоприятствует частому использованию?

Когда клапан подвергается частой эксплуатации, основной проблемой является износ. Каждый раз, когда клапан открывается или закрывается, уплотнительные поверхности соприкасаются, создавая трение. Со временем это трение может разрушить уплотнительные поверхности, что приведет к утечкам. Конструкция шарового клапана специально разработана для минимизации этого износа. Ключом к его долговечности является взаимодействие диска и седла. В шаровом клапане диск направляется штоком, обеспечивая его идеальное выравнивание с седлом при каждом закрытии. Такое точное выравнивание предотвращает трение диска о седло под углом, что может привести к неравномерному износу.

Еще одним преимуществом является самоочищающееся действие шарового клапана. Когда жидкость проходит через клапан, она течет по посадочным поверхностям. Этот поток, особенно при высоких скоростях, помогает смыть любые частицы и отложения, которые могут скопиться на седле. Это действие самоочистки является решающим фактором в продлении срока службы клапана, особенно в приложениях с грязными или загрязненными жидкостями. Напротив, задвижка имеет другую динамику. Когда задвижка частично открыта, поток проходит через задвижку и седло, вызывая быструю эрозию. Именно поэтому задвижки не подходят для дросселирования. С другой стороны, проходной клапан имеет путь потока, который направляет жидкость от посадочных поверхностей, уменьшая эрозию. Это результат геометрии потока: жидкость поступает в клапан, меняет направление и затем выходит, а посадочные поверхности расположены так, чтобы минимизировать воздействие потока.

Наш завод в Huadu Valve Group Co., Ltd. провел обширные испытания на износ клапанов различных конструкций. В ходе испытания, имитирующего 10 000 операций полного хода в условиях высокотемпературного пара, стандартный проходной клапан сохранил герметичность без измеримых утечек, в то время как задвижка в тех же условиях продемонстрировала значительный износ и утечку всего после 1000 циклов. Эти данные испытаний подчеркивают превосходство шарового клапана при частой эксплуатации. Материалы диска и седла также играют решающую роль. В условиях высоких температур шаровой клапан с диском со стеллитом и седлом из закаленной нержавеющей стали обеспечивает исключительную износостойкость. Наплавка Stellite обеспечивает прочную, износостойкую поверхность, способную выдерживать повторяющиеся воздействия частой езды на велосипеде. Аналогичным образом, для коррозионно-активных применений шаровой клапан с диском и седлом из монеля обеспечивает превосходную стойкость к химическому воздействию. В Huadu Valve Group мы предлагаем широкий ассортимент материалов отделки, отвечающих конкретным требованиям вашего применения.

3. Как шаровой клапан обеспечивает точную регулировку расхода?

Точная регулировка расхода является основной функцией шарового клапана. В отличие от простого запорного клапана, шаровой клапан спроектирован так, чтобы быть частично открытым, обеспечивая контролируемое сопротивление потоку. Способность контролировать поток обусловлена ​​взаимосвязью между положением диска и площадью потока. Когда диск поднимается с седла, проходное сечение увеличивается. Однако эта зависимость не является линейной; это регулируется геометрией диска и седла. Эта нелинейная зависимость позволяет точно контролировать широкий диапазон скоростей потока. Вот почему шаровой клапан часто является предпочтительным клапаном для плавного регулирования.

Характеристики потока шарового клапана часто описываются его «характеристической кривой потока». Существует три основных типа: линейные, равнопроцентные и быстрооткрывающиеся. Линейная характеристика означает, что расход прямо пропорционален ходу клапана. Открытие на 10 % обеспечивает 10 % максимального потока. Эта характеристика идеальна для применений, где перепад давления на клапане постоянный. Равнопроцентная характеристика означает, что каждое приращение хода клапана увеличивает расход на фиксированный процент от текущего расхода. Ход 10% может увеличить поток на 20%. Эта характеристика идеальна для применений, где падение давления варьируется, поскольку обеспечивает более стабильное управление. Характеристика быстрого открытия означает, что клапан обеспечивает большое изменение расхода при небольшом начальном движении, что делает его пригодным для применений, требующих быстрого реагирования.

Чтобы проиллюстрировать важность выбора правильной характеристики потока, рассмотрим систему контроля температуры пара. В системе используется шаровой клапан для регулирования потока пара в теплообменник. Если в системе используется линейный шаровой клапан, температурный отклик будет линейным. Однако, если система работает с переменным перепадом давления, линейный проходной клапан может обеспечить нестабильное управление. Равнопроцентный шаровой клапан обеспечит более стабильное управление. Наш завод в Huadu Valve Group Co., Ltd. предлагает шаровые клапаны с дисками различной формы для обеспечения различных характеристик потока, и наша команда инженеров может помочь вам выбрать правильный вариант. Выбор характеристики потока является ключевым элементом проектирования системы, и наша команда может предоставить рекомендации по оптимальному выбору для вашего конкретного применения.

Точность шарового клапана также повышается за счет использования позиционера. Позиционер — это устройство, которое получает управляющий сигнал и регулирует положение клапана для достижения желаемого расхода. Позиционер обеспечивает открытие клапана в нужное положение даже в условиях меняющихся условий эксплуатации. Это особенно важно в приложениях, требующих высокой точности, таких как дозирование химикатов или контроль температуры. Выбрав шаровой клапан с высококачественным позиционером, инженеры могут добиться точности регулирования расхода +/- 1%.

4. Какие технические характеристики определяют высококачественный проходной клапан?

При выборе шарового клапана инженеры должны тщательно оценить ряд технических характеристик. Эти параметры определяют производительность, долговечность и пригодность клапана для конкретного применения. Основные характеристики включают в себя: размер клапана (номинальный размер трубы, NPS), номинальное давление (класс), диапазон температур, торцевые соединения, материал корпуса, материал трима и характеристики расхода. Каждый из этих параметров должен соответствовать конкретным требованиям процесса. Размер клапана определяет пропускную способность клапана. Слишком маленький клапан будет ограничивать поток, а слишком большой клапан будет дороже и не сможет обеспечить адекватный контроль.

Номинальное давление, обычно обозначаемое как класс (класс 150, класс 300, класс 600 и т. д.), определяет максимальное давление, которое клапан может выдержать при данной температуре. Для применений с высоким давлением требуется проходной клапан класса 600 или выше. Диапазон температур определяется материалами конструкции. Для применения при высоких температурах (выше 425°C) требуется клапан с литым стальным корпусом и твердосплавным тримом. Для криогенных применений требуется клапан с корпусом из нержавеющей стали и специальным низкотемпературным тримом. Торцевые соединения — это средства, с помощью которых клапан крепится к системе трубопроводов. Наиболее распространенными типами являются фланцевые концы, резьбовые концы и приварные концы. Фланцевые концы являются наиболее универсальными и используются в большинстве случаев. Резьбовые концы используются для клапанов меньшего размера и более низкого давления, а приварные концы используются для работы при высоком давлении и высоких температурах.

Компания Huadu Valve Group Co., Ltd. производит шаровые клапаны из широкого спектра материалов и конфигураций. Наши стандартные корпуса шаровых клапанов изготавливаются из чугуна, ковкого чугуна, литой стали, нержавеющей стали и жаропрочных сплавов. Накладки доступны из различных материалов, в том числе из нержавеющей стали с содержанием хрома 13%, стеллита и монеля. В таблице ниже представлены основные технические характеристики наших самых популярных моделей шаровых клапанов.

5. Чем шаровой клапан отличается от других типов клапанов с точки зрения дросселирования?

Когда инженер проектирует систему, требующую точного регулирования расхода, первым вопросом часто является: «Какой тип клапана лучше всего подходит для этого применения?» Хотя для регулирования можно использовать многие типы клапанов, обычно предпочтительным выбором является проходной клапан. Чтобы понять почему, полезно сравнить шаровой клапан с другими распространенными типами клапанов: задвижками, шаровыми кранами и дроссельными клапанами. Каждый из них имеет свои сильные и слабые стороны, и выбор зависит от конкретных требований приложения.

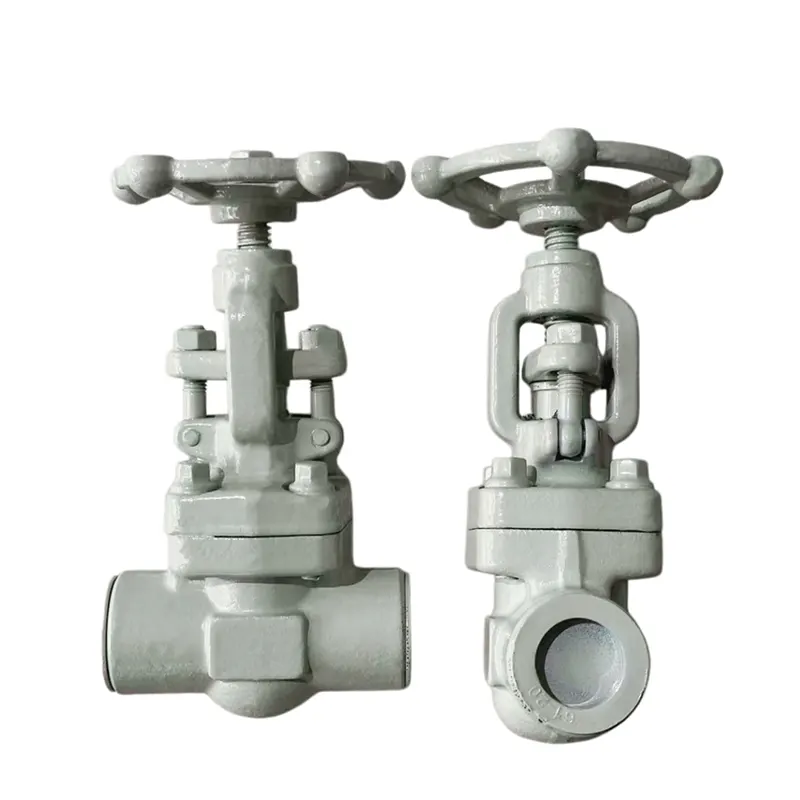

Задвижки в первую очередь предназначены для работы в режиме включения/выключения. Они не подходят для троттлинга. Когда задвижка частично открыта, высокоскоростной поток через задвижку и седло вызывает быструю эрозию и износ. Задвижка также не рассчитана на частую эксплуатацию; Скользящее движение ворот может привести к истиранию и заеданию. В шаровом клапане путь потока спроектирован таким образом, чтобы минимизировать износ во время дросселирования, что делает его пригодным для регулирования. Для применений, требующих частого регулирования, лучшим выбором будет шаровой клапан. Шаровые краны — еще один распространенный тип клапанов. Они предлагают превосходные возможности отключения и доступны в различных исполнениях. Однако шаровые краны имеют более ограниченный диапазон регулирования расхода, и их характеристика потока обычно быстро открывается, что не идеально для точного дросселирования. В шаровом клапане характеристика потока более линейна или равнопроцентна, что обеспечивает лучший контроль.

Поворотные затворы часто используются для изделий большого диаметра. Они компактны, легки и экономичны. Однако они, как правило, не так точны в плане регулирования, как шаровые клапаны. Характеристика управления дроссельной заслонки нелинейна, и она может быть склонна к кавитации и эрозии при высоких перепадах давления. Проходной клапан с его прочной конструкцией и широким диапазоном характеристик потока является предпочтительным выбором для требовательных применений дросселирования. В таблице ниже представлено сравнение основных характеристик проходных клапанов, задвижек, шаровых кранов и дроссельных заслонок для дросселирования.

6. Какие методы технического обслуживания продлевают срок службы шарового клапана?

Даже самый качественный шаровой клапан не будет работать надежно без надлежащего обслуживания. Регулярные проверки и обслуживание необходимы для предотвращения непредвиденных сбоев и продления срока службы клапана. Первым шагом в программе технического обслуживания является регулярный визуальный осмотр. Клапан следует проверить на наличие внешних утечек, например, утечек через уплотнение штока или прокладку корпуса. Клапан также следует проверить на наличие необычного шума или вибрации во время работы, что может указывать на проблему с внутренними компонентами. Хорошая программа технического обслуживания включает запланированный график разборки и проверки внутренних компонентов.

При разборке шарового клапана диск и седло следует проверить на предмет износа, точечной коррозии или коррозии. Если диск или седло изношены, их часто можно отремонтировать путем притирки или шлифовки. Притирка – это процесс полировки уплотнительных поверхностей абразивной пастой. Это может восстановить герметичность клапана без замены диска или седла. Шток следует осмотреть на предмет износа или повреждений. Упаковку следует проверить на предмет утечек. Если уплотнение протекает, его можно подтянуть или заменить. Сальниковую набивку следует проверить на правильность выравнивания. Набивку следует затягивать с правильным моментом затяжки. Чрезмерное затягивание набивки может привести к повреждению штока и увеличению трения. Недостаточная затяжка приведет к утечке.

На нашем заводе Huadu Valve Group Co., Ltd. мы видели шаровой клапан, который при правильном обслуживании может прослужить десятилетия. У одного клиента, электростанции, был шаровой клапан, который прослужил 35 лет. Клапан ежегодно разбирался, осматривался, при необходимости притирались уплотнительные поверхности. Клапан никогда не требовал капитального ремонта. Это исключительный случай, но он иллюстрирует тот факт, что при правильном уходе шаровой клапан может обеспечить длительный срок службы. Мы рекомендуем минимальный график технического обслуживания, включающий ежегодный визуальный осмотр и полную проверку при разборке каждые 3-5 лет, в зависимости от условий эксплуатации.

В таблице ниже приведены рекомендуемые методы обслуживания шарового клапана.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1. Почему для дросселирования лучше использовать шаровой клапан, чем задвижку?

Ответ: Для дросселирования предпочтительнее использовать шаровой клапан, чем задвижку, поскольку его конструкция специально разработана для регулирования потока. Диск шарового клапана перемещается перпендикулярно седлу, что позволяет точно контролировать площадь потока. Путь потока также создает перепад давления, что делает дросселирование более эффективным. Задвижка, напротив, предназначена для полностью открытого или полностью закрытого режима работы. Когда задвижка частично открыта, высокоскоростной поток через задвижку и седло вызывает быструю эрозию, что приводит к утечкам и поломкам. Наш завод в Huadu Valve Group Co., Ltd. производит шаровые клапаны, специально разработанные для дросселирования.

Вопрос 2: Чем отличаются линейные и равнопроцентные характеристики расхода?

Ответ: Линейная характеристика потока означает, что расход прямо пропорционален ходу клапана. Открытие на 10 % обеспечивает 10 % максимального потока. Эта характеристика идеальна для применений, где перепад давления на клапане постоянный. Равнопроцентная характеристика расхода означает, что каждое приращение хода клапана увеличивает расход на фиксированный процент от текущего расхода. Ход 10% может увеличить поток на 20%. Эта характеристика идеальна для применений, где падение давления варьируется, поскольку обеспечивает более стабильное управление. Наши продукты с шаровыми клапанами обладают обеими характеристиками, и наша техническая команда может помочь вам выбрать тот, который подходит для вашего применения.

Вопрос 3. Как определить, что уплотнение шарового клапана повреждено?

Ответ: Наиболее распространенными признаками неисправности уплотнения являются внешняя утечка и невозможность полностью перекрыть поток. Если вы заметили, что жидкость капает со штока клапана или вокруг крышки, скорее всего, повреждена набивка или уплотнение. Кроме того, если клапан не может обеспечить герметичное закрытие, вероятно, диск и седло изношены или повреждены. В некоторых случаях изменение рабочего крутящего момента, необходимого для работы клапана, также может указывать на проблему. Регулярный визуальный осмотр и функциональное тестирование — лучшие способы обнаружить неисправное уплотнение до того, как оно приведет к более серьезной проблеме.

Вопрос 4. Можно ли использовать шаровой клапан для работы с паром?

Ответ: Да, шаровые краны обычно используются для работы с паром. Однако клапан необходимо правильно подобрать для конкретных условий температуры и давления. Для работы с высокотемпературным паром рекомендуется использовать шаровой клапан с корпусом из литой стали и отделкой из твердой стали (например, из стеллита). Наплавка из стеллита обеспечивает исключительную износостойкость и выдерживает высокоскоростной поток пара. Наш завод в Huadu Valve Group Co., Ltd. производит шаровые клапаны специально для работы с паром, с различными материалами корпуса и отделки, подходящими для различных условий эксплуатации.

Вопрос 5: Каков типичный срок службы шарового клапана?

Ответ: Срок службы шарового клапана зависит от нескольких факторов, среди которых условия эксплуатации, частота эксплуатации и качество обслуживания. При умеренной эксплуатации и регулярном обслуживании шаровой клапан может прослужить 20–30 лет и более. В тяжелых условиях эксплуатации, например, при высоких температурах или высоком давлении с частыми циклами работы, клапан может нуждаться в более частой проверке и ремонте. При правильном обслуживании, включая регулярную притирку посадочных поверхностей и замену уплотнения, шаровой клапан может обеспечить длительный и надежный срок службы. Продукция Globe Valve, выпускаемая нашим заводом, рассчитана на длительный срок службы и требует минимального обслуживания.

8. Заключение

Проходные клапаны являются незаменимым выбором для применений, требующих частого переключения и точной регулировки расхода. Их отличительная конструкция с диском, который движется перпендикулярно седлу, обеспечивает превосходное уплотнение и износостойкость по сравнению с клапанами других типов. Путь потока создает контролируемый перепад давления, что делает их идеальными для дросселирования. Наличие различных характеристик потока, таких как линейные и равнопроцентные, позволяет осуществлять точный контроль в широком диапазоне скоростей потока. Широкий диапазон материалов и конфигураций гарантирует, что шаровой клапан может быть выбран для удовлетворения конкретных требований любого применения, от работы с высокотемпературным паром до криогенных условий.

Ключом к максимизации производительности и срока службы шарового клапана является правильный выбор и техническое обслуживание. Тщательно оценив технические характеристики, включая размер клапана, номинальное давление, температурный диапазон и материал трима, инженеры могут гарантировать, что клапан соответствует условиям применения. Программа регулярного технического обслуживания, включающая визуальные проверки, периодическую разборку и ремонт, продлит срок службы клапана и предотвратит непредвиденные неисправности. В Huadu Valve Group Co., Ltd. мы стремимся предоставлять высококачественную продукцию Globe Valve и экспертную техническую поддержку, чтобы помочь нашим клиентам оптимизировать свою деятельность. Наш обширный ассортимент продукции с проходными клапанами и наша команда опытных инженеров готовы помочь вам с вашими конкретными требованиями.

Свяжитесь с Huadu Valve Group Co., Ltd. сегоднячтобы обсудить ваши требования к шаровым клапанам и узнать, как наши решения могут повысить надежность и эффективность ваших систем управления потоком.
