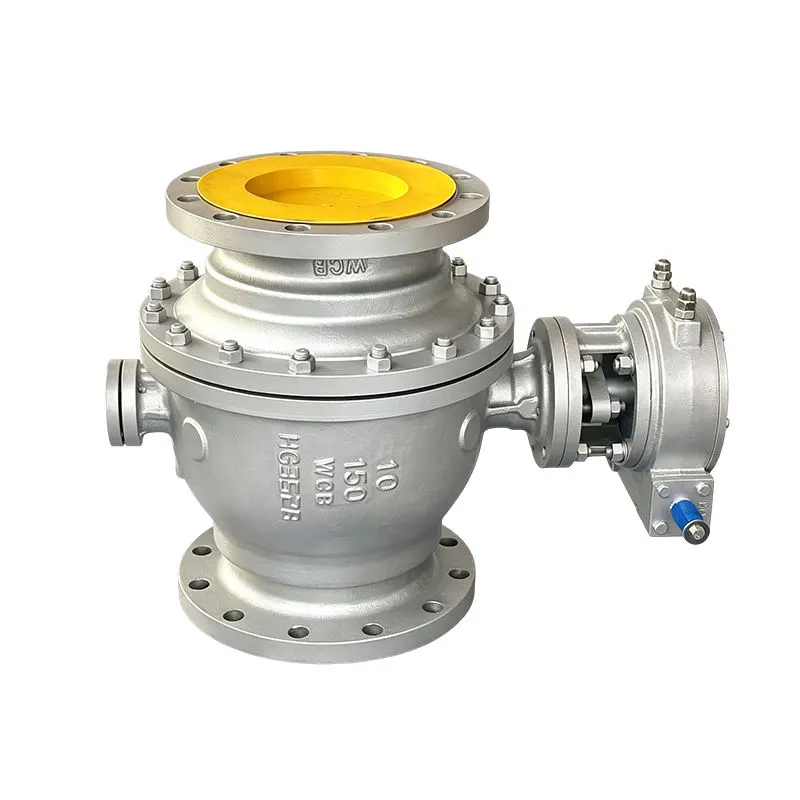

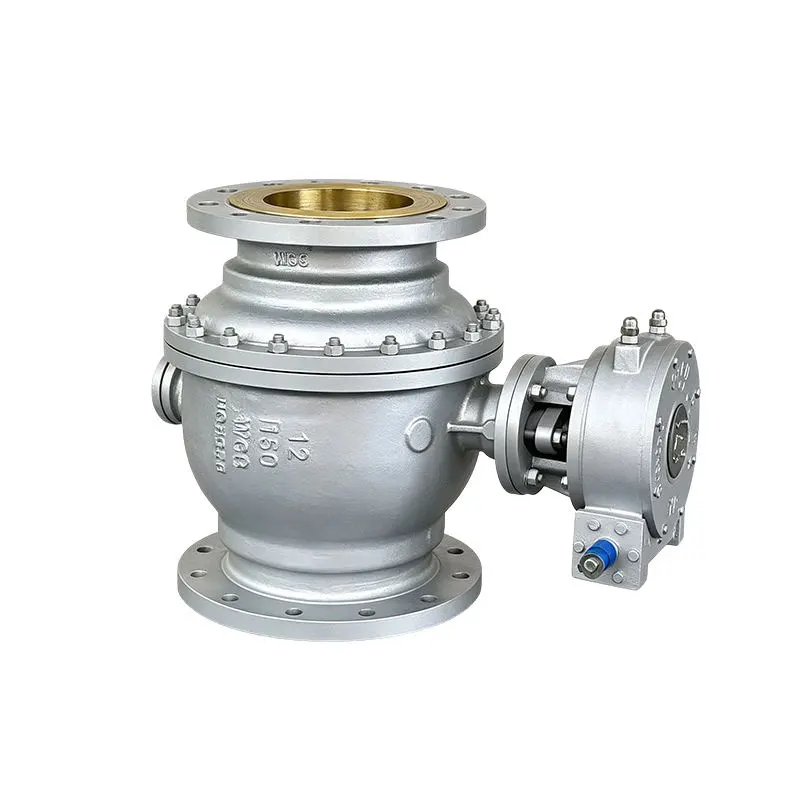

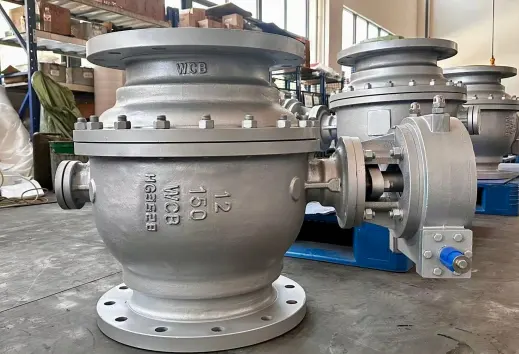

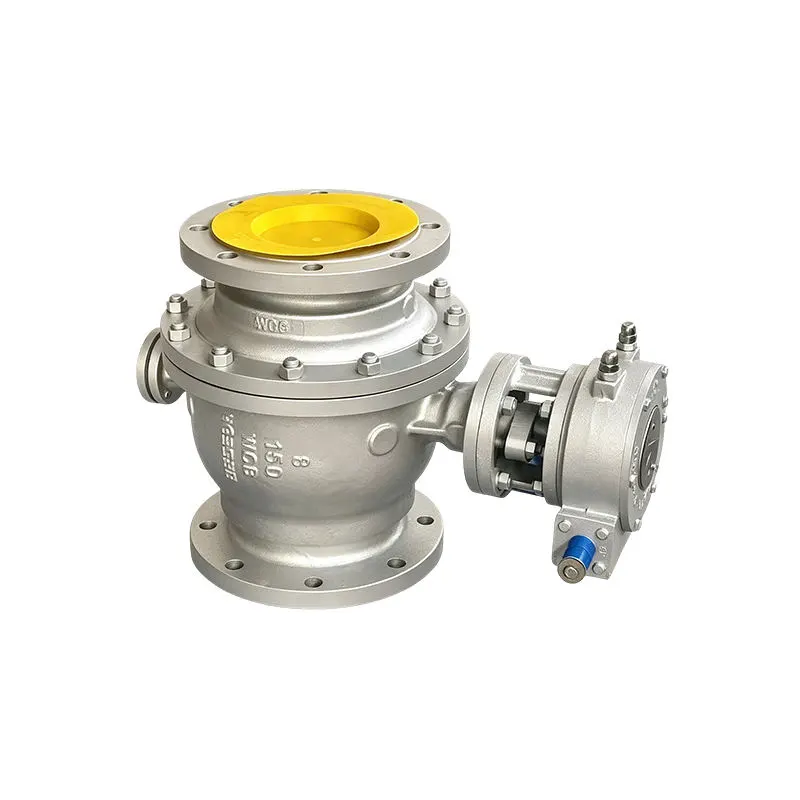

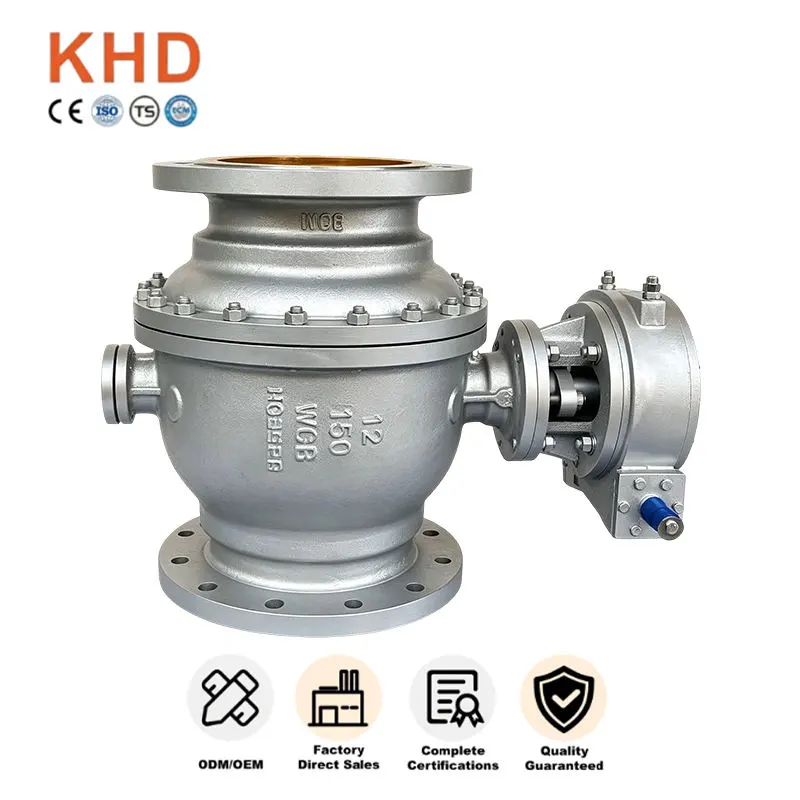

Фиксированный шаровой клапан WCB из углеродистой стали

Фиксированный шаровой клапан WCB из углеродистой стали — это промышленный клапан для тяжелых условий эксплуатации, предназначенный для изоляции трубопровода и регулирования потока, производимый Huadu Valve Group. В нем используется конструкция с фиксированным шаром цапфы и материал из углеродистой стали A216 WCB, который хорошо подходит для критических условий работы трубопроводов при высоком давлении.

Этот промышленный клапан надежно работает при непрерывной работе под высоким давлением и при длительном цикле работы и широко используется в проектах, где безопасность уплотнения и длительный срок службы являются основными требованиями.

Сырье и структурные преимущества

Корпус из углеродистой стали премиум-класса A216 WCB

Фиксированный шаровой кран WCB из углеродистой стали отлит из углеродистой стали A216 WCB, что обеспечивает следующие основные преимущества:

-Высокая механическая прочность и отличная ударопрочность.

-Хорошая температурная адаптация к скачкам давления и гидроударам

-Достаточная толщина стенок для работы в классе высокого давления.

-Жесткий контроль отливки для устранения внутренних и поверхностных дефектов.

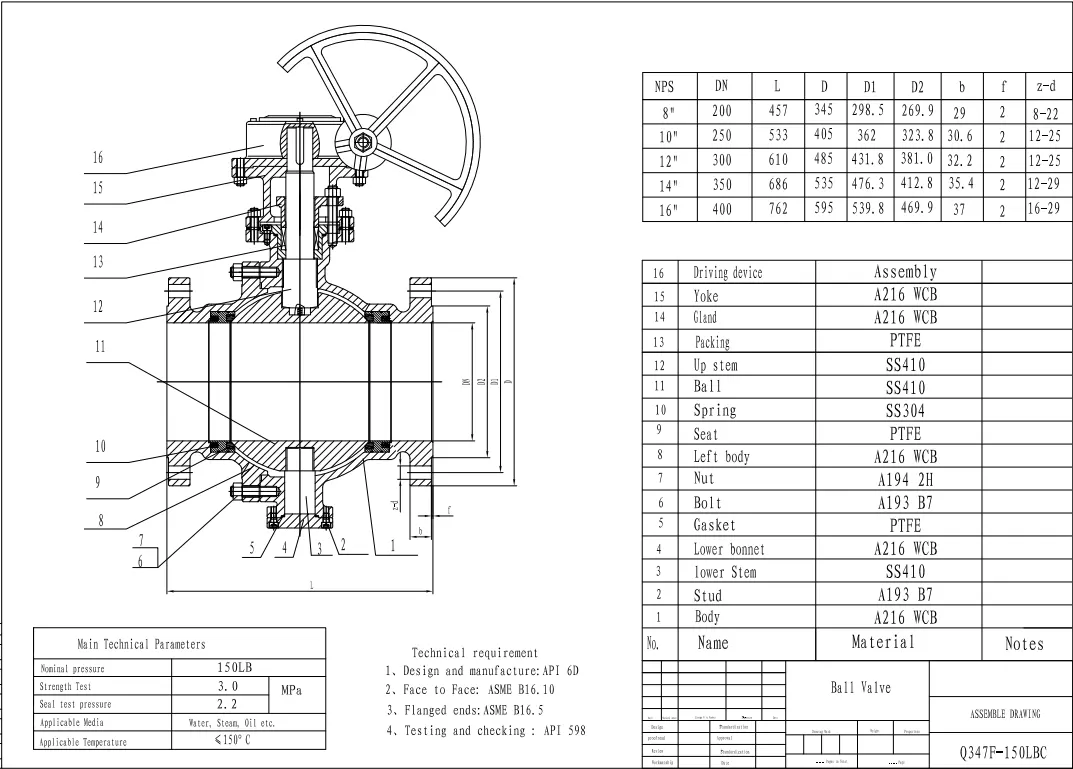

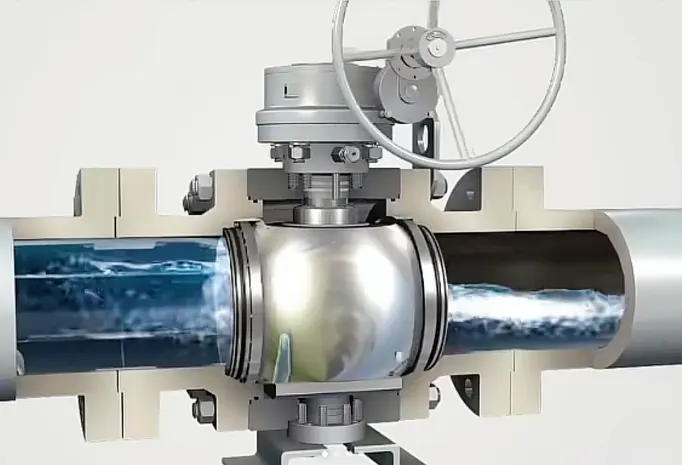

Конструкция с фиксированным шаром, установленная на цапфе

В отличие от обычных плавающих шаровых кранов, наша конструкция с фиксированным шаром на цапфе передает большую часть давления давления в трубопроводе на верхний и нижний опорные валы. Шар остается зафиксированным на месте, поэтому седла клапанов испытывают лишь минимальную контактную силу. Это значительно снижает истирание седла даже при частых циклах открытия-закрытия под постоянным высоким давлением. Стабильное двунаправленное уплотнение предотвращает утечки независимо от направления давления, повышая безопасность системы в критических технологических контурах.

Оптимизированная конструкция уплотнения и безопасности

Этот фиксированный шаровой кран WCB из углеродистой стали оборудован подпружиненным плавающим седлом. Встроенные пружины компенсируют незначительный износ после тысяч операций, обеспечивая надежное закрытие. Противовыбросовый шток служит стандартной функцией защиты от внезапных скачков давления. Многослойная графитовая набивка сводит к минимуму неорганизованные выбросы вокруг зазоров штока. Все уплотнительные компоненты специально предназначены для рабочих сред высокого давления и средней температуры вместо стандартных запасных частей.

Ключевые атрибуты

Технические характеристики

Стандартные параметры

Размер: Ду50-Ду1200

Номинальное давление: Класс150-Класс2500

Материал: углеродистая сталь A216 WCB.

Конструкция: фиксированный шаровой кран на цапфе.

Диапазон температур:-29 ℃ ~ 425 ℃

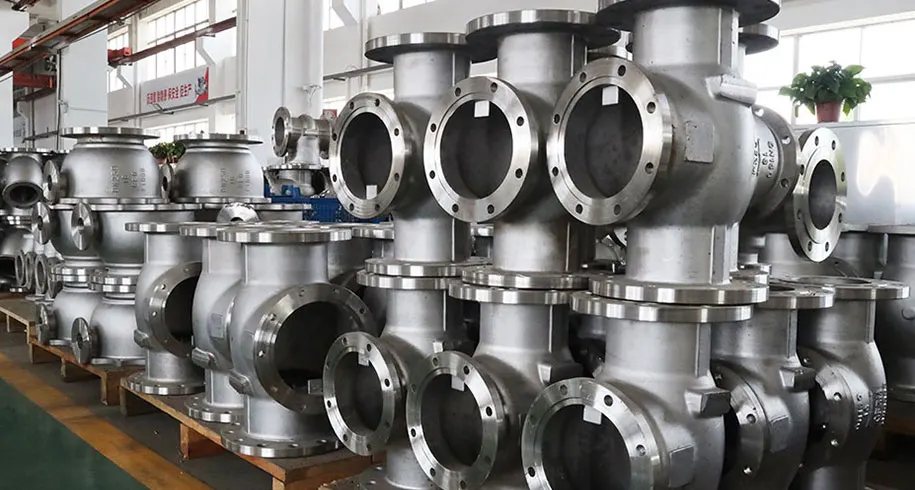

Производственный процесс

Фиксированный шаровой клапан WCB из углеродистой стали проходит через:

- Квалифицированное производство литья A216 WCB.

- Термическая обработка для стабильных свойств материала.

- Прецизионная обработка с ЧПУ для уплотнительных поверхностей

- Сборка с подходящими компонентами уплотнения и привода.

Характеристики производительности

- Износостойкая конструкция цапфы для частой езды на велосипеде

- Надежное двунаправленное герметичное закрытие

- Низкая частота отказов седла при постоянном высоком давлении в трубопроводе.

- Совместимость с несколькими вариантами привода: ручным, пневматическим, электрическим.

- Предназначен для полностью открытой/полностью закрытой изоляции.

Области применения

Нефтегазовая промышленность

Фиксированный шаровой клапан WCB из углеродистой стали широко применяется в:

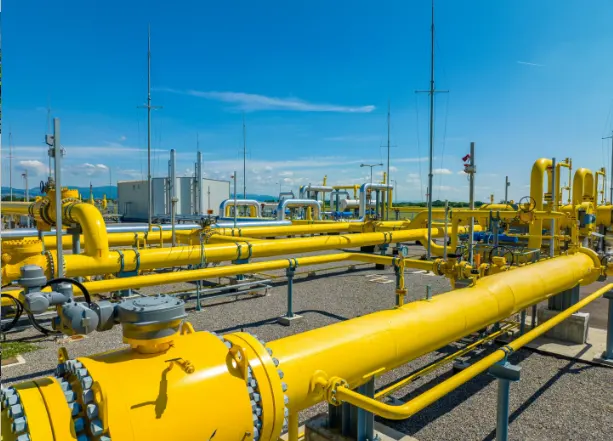

- Магистральные трубопроводы транспортировки природного газа

- Технологические линии нефтеперерабатывающих заводов

- Объекты перекачки сырой нефти

- Трубопроводные системы газосборных станций.

Нефтехимическая промышленность

- Контуры нефтехимического процесса высокого давления

- Основные изоляционные трубопроводы технологического блока

- Среднетемпературные неагрессивные и слабоагрессивные жидкостные контуры

Энергетика

- Основные технологические трубопроводы электростанции

- Системы контуров промышленного предприятия для тяжелых условий эксплуатации.

Общие промышленные проекты

- Новые пакеты конвейеров проектов EPC.

- Работы по реконструкции и модернизации существующих трубопроводов

- Промышленные объекты со сложным доступом для обслуживания и высокими требованиями безопасности

Контроль качества и поддержка закупок проектов

Являясь сертифицированным производителем клапанов с сертификатами ISO, CE и API, каждый фиксированный шаровой кран WCB из углеродистой стали перед отправкой проходит полные заводские испытания, включая гидростатические испытания корпуса, испытания на уплотнение седла и проверку размеров. Для клапанов большого размера, предназначенных для тяжелых условий эксплуатации, проводятся полные испытания без выборочного контроля. Проверка сырья, проверка отливки, надзор за сборкой и испытания готовой арматуры проходят через весь производственный процесс. Сертификаты испытаний материалов и отчеты об инспекциях могут быть предоставлены для подачи заявки на участие в тендере и приемки на объекте.

Доступны гибкие варианты конфигурации в зависимости от условий работы на месте, охватывающие различные уровни давления, комбинации уплотнительных материалов и несколько режимов работы. Гибкий минимальный заказ поддерживает выборочное тестирование, поставку небольших партий и крупные оптовые заказы. Фиксированные шаровые краны WCB компании Huadu Valve Group экспортируются по всему миру и получают повторные заказы от промышленных клиентов со всего мира.

Как создается уплотнение седла и штока для обеспечения долговечности в реальных условиях?

Для этого фиксированного шарового клапана мы используем подпружиненную конструкцию с плавающим седлом. Внутренние пружины удерживают седло прижатым к поверхности шара. Когда после тысяч операций происходит незначительный износ, пружины могут компенсировать небольшие зазоры, сохраняя хорошие характеристики уплотнения с течением времени. Противовыбросовая конструкция штока встроена в качестве стандартной функции безопасности. При неожиданных скачках давления в трубопроводе предотвращает выдувание штока. Многослойная графитовая набивка предназначена для уплотнения штока, чтобы остановить крошечные неорганизованные выбросы вокруг зазора штока. Эти уплотнительные детали не являются дешевыми запасными частями; они выбраны с учетом условий работы при высоком давлении и средней температуре.
